0.9mmの3L Polyimideの堅い屈曲PCB
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBのタイプ | 3L堅く適用範囲が広いプリント基板 | 終わる表面 | ENIG |
|---|---|---|---|
| 板厚さ | 0.9mm | 銅の厚さ | Hoz |
| Eテスト | Eテストされる100% | 他のサービス | PCBアセンブリ、急速なプロトタイプ順序 |
| ハイライト | 3L Polyimideの堅い屈曲PCB,0.9mmのPolyimideの堅い屈曲PCB,0.9mmの屈曲回路プロトタイプ |
||
製品の説明

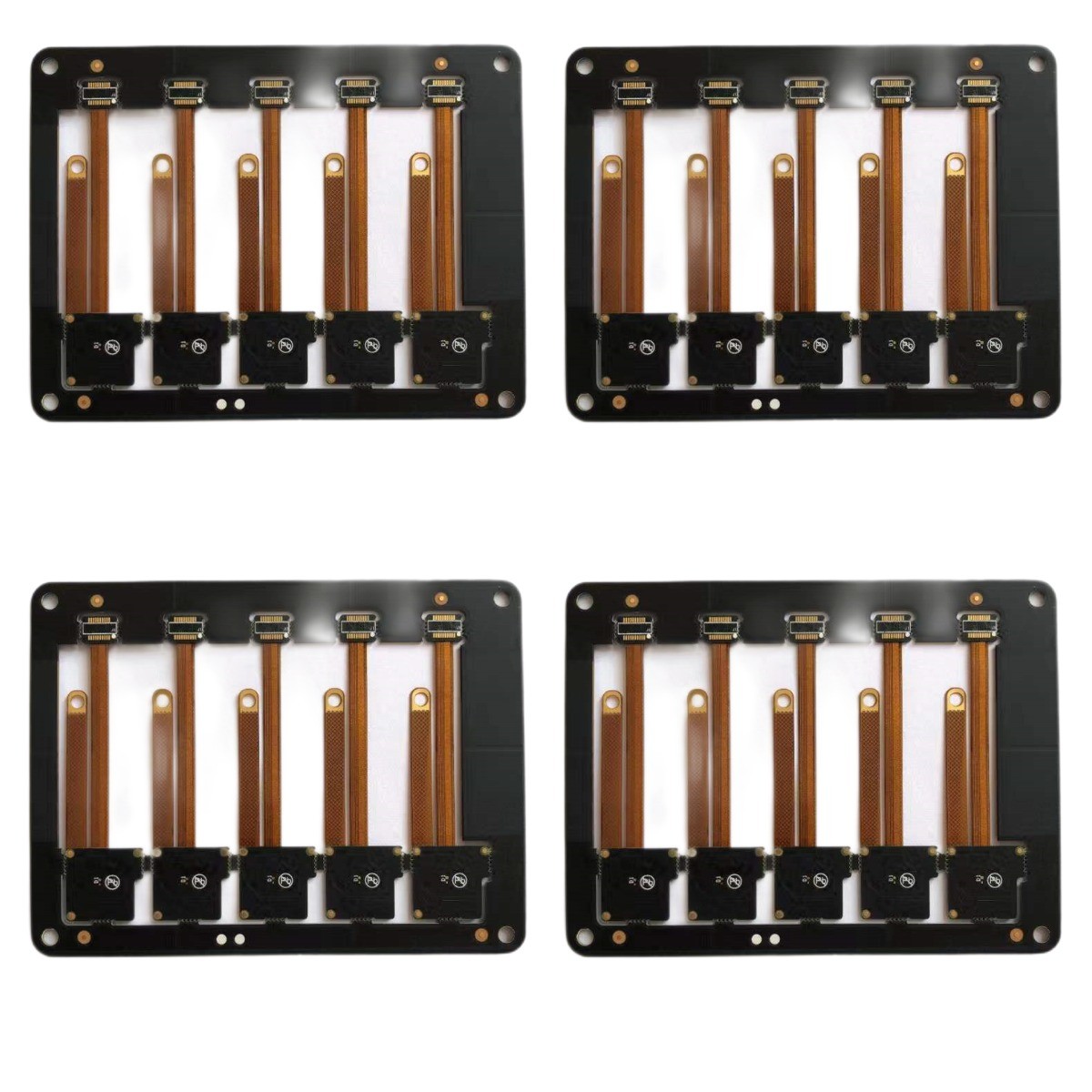

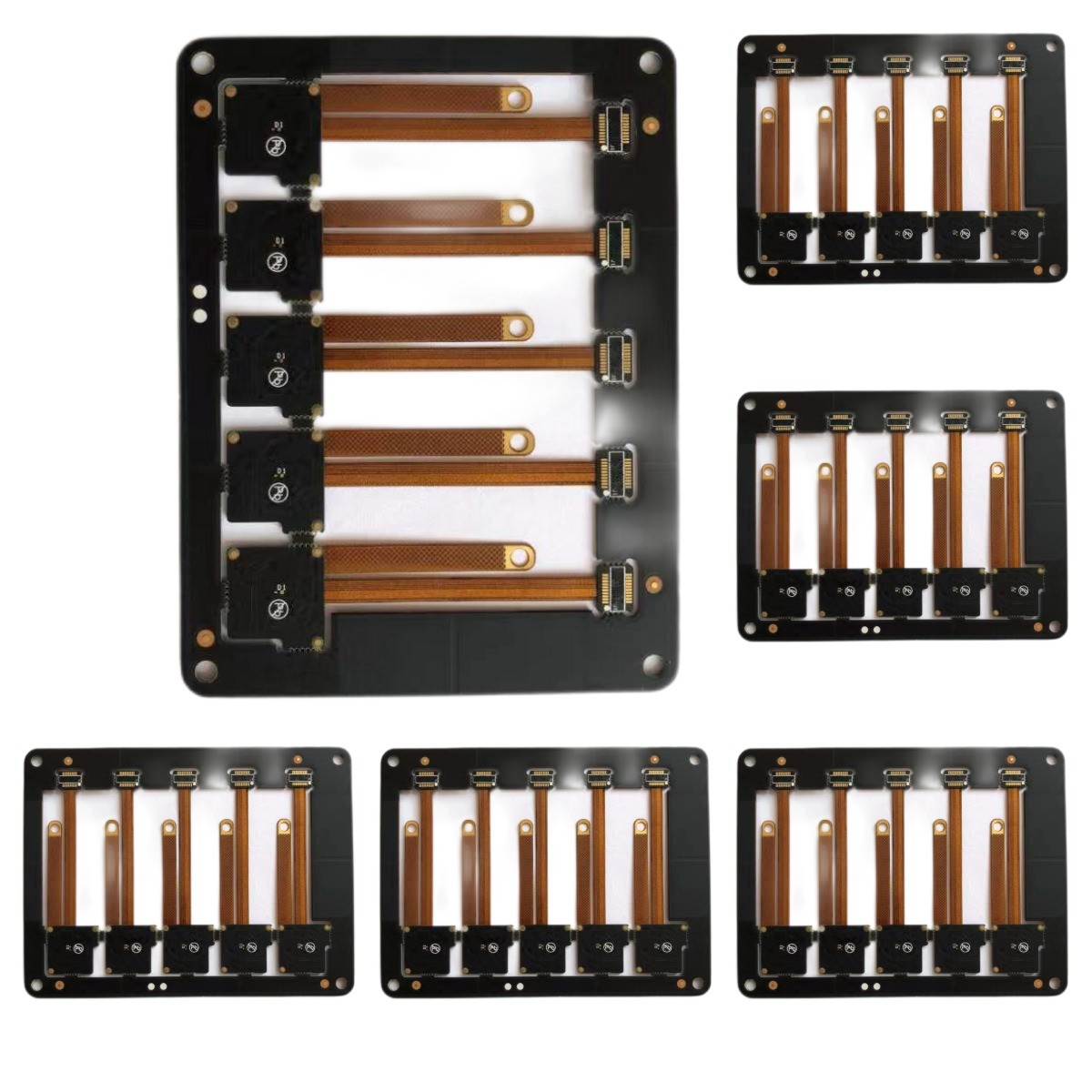

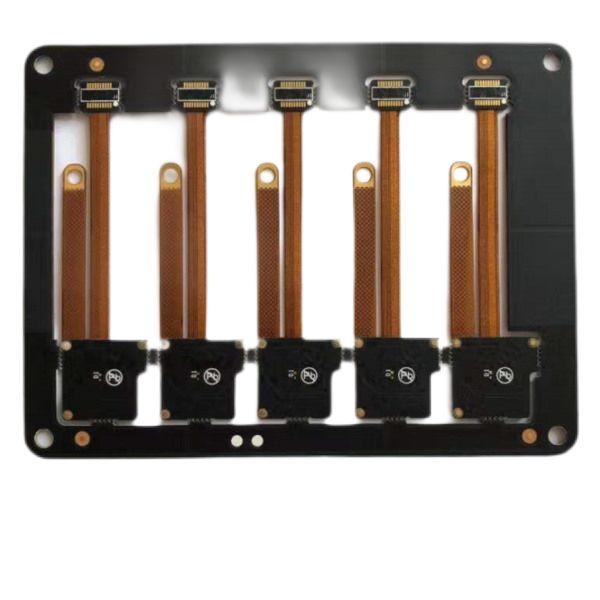

0.9mmの3L Polyimideの堅い屈曲PCB
堅い屈曲PCB PCBのプリント基板のPolyimideの屈曲回路適用範囲が広いPCBアセンブリ堅い屈曲のサーキット ボード
3L堅く適用範囲が広いプリント基板
PCBのタイプ: 堅屈曲PCB
PCBの層:単層、二重、多層味方した
原料:PI、FR4
銅の厚さ:0.5oz、1oz、2oz、3oz、4oz、5oz
最も小さい穴のサイズ:0.15mm
最低の線幅:0.075mm/3mil
最低の行送り:0.075mm/3mil
処理を形づけなさい: レーザーのプロトタイピング切れる押すことは死ぬ
はんだのマスク: PIのはんだのマスクのcoverlayフィルムまたはペットはんだのマスクのcovelayフィルムのラミネーション（黒く、赤く、黄色および緑、等）
終わる表面:ニッケルの金、ENIG、OSP、液浸の銀、等（大抵ENIG）をめっきする液浸の錫
利点: スペース節約、適用範囲が広い設計、
堅屈曲のプリント基板は2より非常に多様で、有効な組合せを構成しがちであるさまざまで堅く、適用範囲が広い技術を結合する。 それらは多くの熱を吸収してもいくより大きい回路有効である場合もある小さく、密集した回路のために作る。従って彼らは高性能および高速適用の使用のためにとりわけ、通信システムのような、宇宙航空装置、自動車装置、軍装置、消費者電気器具等設計されている。
堅屈曲板の利点:
1) 重量の軽減
2) より貴重な構成アセンブリおよび配線スペース
3) 増加の信頼性
4）は熱放散を改善する
| PCBの層 | 3L堅く適用範囲が広いプリント基板 |
| PCBの表面 | ENIG |
| PCB材料 | FR4+PI |
| PCBの厚さ | 0.9mm |
| 銅の厚さ | Hoz |
| Min.の穴のサイズ | 0.3mm |
| PCBのプロフィール |
旅程 |
| PCBのはんだのマスク | Blck |
| PCBのシルクスクリーン | 白い |
| Eテスト | Eテストされる100% |
| 他のサービス | PCBアセンブリ、急速なプロトタイプ順序 |
FAQ:
1. どんなサービスを提供できるか。
PCBの製造、PCBアセンブリ、急速なプロトタイプ
2. どれだけ速くあなたの調達期間はあるか。
2Lおよび4L、HDI板のための3WDsのための最も速い24H。
3. 速い引用語句を得る方法か。
、要求の量、等板のgerberファイルそして細部を提供しなさい（を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求）
サンプル:
| PCBの層 | 2L |
| PCBの表面 | LF-HASL |
| PCB材料 | FR4、TG170 |
| 銅の厚さ | 1/1ozは終わった |
| PCBのはんだのマスク | 緑二重側面 |
| PCBのシルクスクリーン | 二重側面、白 |
| 量 | 15pcs、15仕事日 |
4.What支払の言葉は持っているするか。
電信送金（T/T）
それらは多くの熱を吸収してもいくより大きい回路有効である場合もある小さく、密集した回路のために作る。
