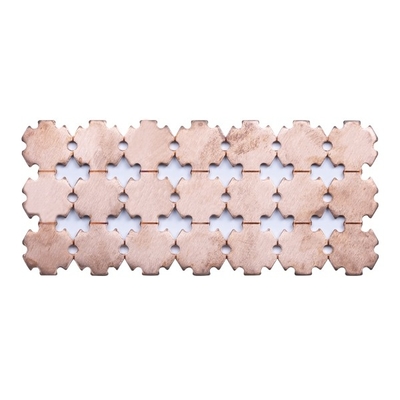

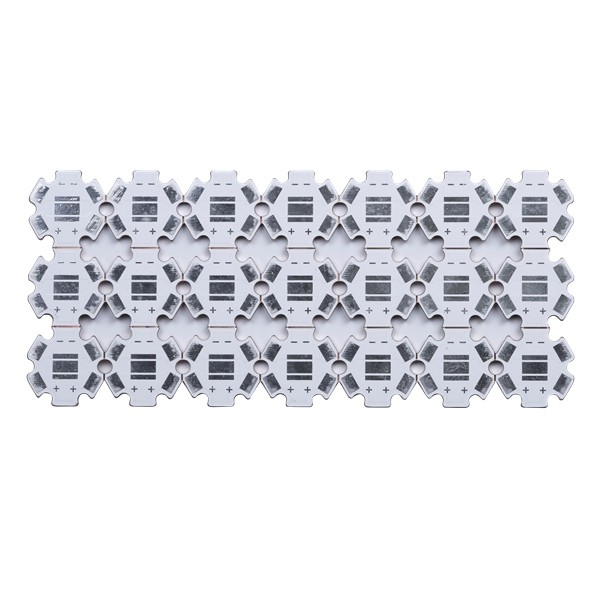

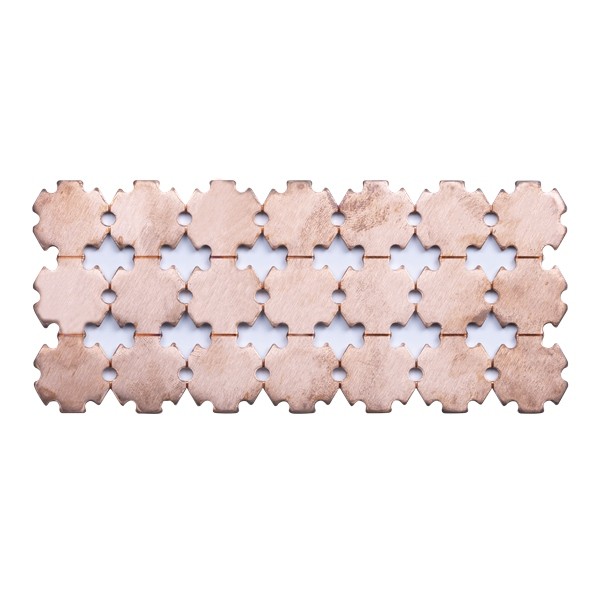

HASLの無鉛銅のサーキット ボード2.0mm厚い銅PCB 1つの層

試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xPCBの名前 | 1L銅の基礎プリント基板 | Marterial | CU |
---|---|---|---|
終わる表面 | LF HASL | 板厚さ | 2.0mm |
銅の厚さ | 1/0のOZ | 電圧を破壊しなさい | 4KV |
はんだのマスク | 白い | 伝説 | 黒い |
終了する板プロフィール | V-CUT/打つこと | Applicationcommunicationsプロダクト | 電源装置 |
ハイライト | ODMの銅のサーキット ボード,2.0mmの銅のサーキット ボード,2.0mm厚い銅PCB |
HASLの無鉛銅のサーキット ボード2.0mm厚い銅PCB 1つの層
HASL無鉛PCBの銅の基盤のプリント基板を製造する銅PCB板PCB板
1L銅の基礎プリント基板
銅ベースのPCBか銅の中心PCBは基材として銅を使用して金属の中心PCBである。すべての金属の中心PCBsのように、それにまた3つの主要な層がある。最上層は銅から部品間の電気関係に責任がある成っている。この層はすべてのタイプのPCBsで標準的である。第2層は最上層から基層に現在を防ぐ誘電性の層である。この層は電気で絶縁体であるが、熱のよいコンダクターである。それは熱放散の部品そして助けによって作り出される熱を移す。それが銅の中心PCBなぜであるかのPCBの最下の層は銅である。
銅ベースのPCBは金属製の中心PCBsの中の最高の性能を提供する。これらのPCBsは高周波回路および高温変化を含む特定の目的のために、使用される。それらは鉄そしてアルミニウム中心PCBsよりよく熱を散らしてもいい。
積層のタイプ/ブランド: | CU | サーキット ボードの層: | 1つの層 |
厚のPCB板: | 2.0 MM | 別の銅の厚さ: | 1/0のOZ |
熱伝導性 | 10 mと·K | 終了する板プロフィール: | V-CUT/打つこと |
細部に抵抗するためにはんだ付けしなさい: | 白い | 電圧を破壊しなさい | 4KV |
伝説の細部: | どれも | 表面の細部: | LFHASL |
サーキット ボードの使用法: | 電源装置 |
FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。
Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ (.TGZ)
Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。
Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。
Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日
Q6:どんな支払を受け入れるか。
:電信送金(T/T)または信用状(L/C)またはPaypal (小さい価値のためにだけ500usdよりより少なく)
