緑のはんだのマスクFR4は超PCB単一の味方されたPCB板10milを薄くする

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 134959
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの名前 単一の味方された薄いプリント基板 Marterial FR4 KB
終わる表面 OSP 板厚さ 0.4mm
銅の厚さ 1/0OZ 最少ライン間隔/スペース 10/10mil
はんだのマスク 緑、KSM 最も小さい機械ドリル孔 0.5mm
特別な条件 25um穴の銅 Applicationcommunicationsプロダクト デジタル プロダクト
ハイライト

10mil FR4超薄いPCB

,

10mil超薄いPCB

,

10mil FR4単一の味方されたPCB板

メッセージ
製品の説明

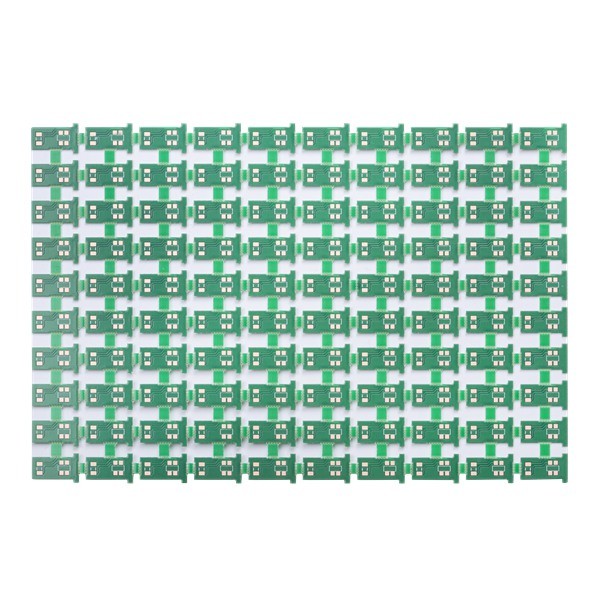

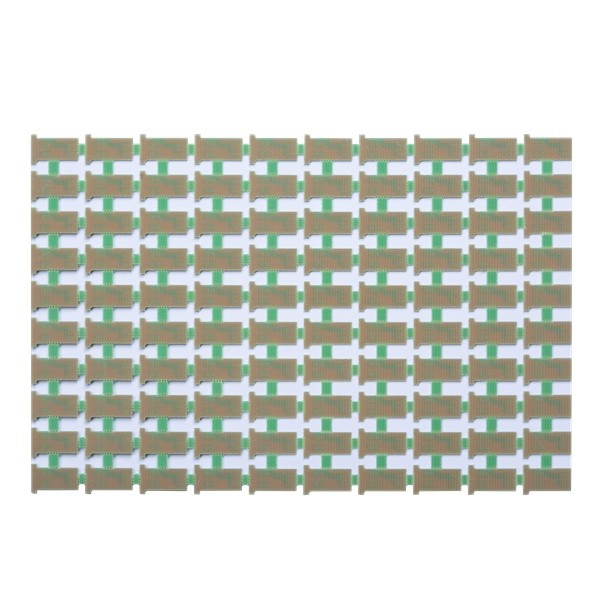

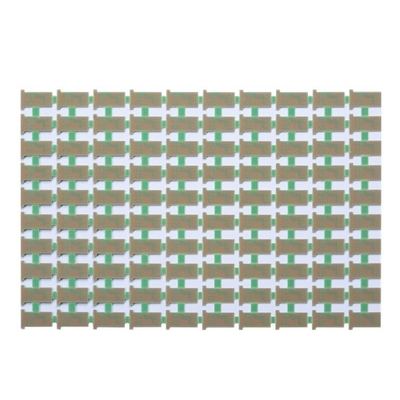

緑のはんだのマスクFR4は超PCB単一の味方されたPCB板10milを薄くする



超薄いPCBの薄いプリント基板のデジタル プロダクト緑のはんだのマスクFR4 PCB単一の味方されたPCB



単一の味方された薄いプリント基板





層:層が20Lより20Lまたはロバなら、1-32layerは板を見直す必要がある。
最高の終わりのパネルのサイズはパネルの側面>600 MMが、それを見直す必要があれば740* 500のMM、である。
最低のパネルのサイズは5 * 5mmである。
プリント基板の原料は含んでいるFR4、ロジャースのハロゲンなし、高いTG材料を…
PCBの厚さの機能は0.2~4.0mmから、厚さならより少なくより0.2 mmある、または4つ以上のmmは、見直す必要性。
PCBの銅の厚さの機能はH~5ozである。5ozより多くが、それを最初は見直す必要があれば。
弓およびねじれの許容は0.075%である。
最低の穴のサイズはサイズをあけることが0.15mmより小さければ、0.15mm板を最初は確認する必要があるである。
最高の穴のサイズは以上6mmの、穴を拡大する製粉を使用する必要がある6.0mm、穴ならサイズである。
プリント基板の色は白い緑、マットの緑、青い、マットの青、黒い、マットの黒いを、黄色い赤い等含んでいる。
シルクスクリーン色の色:白い、黒い等含みなさい。
プリント基板の表面は、ENIG無鉛、HASL液浸のSn、OSP、選択的なENIG + OSPを、液浸の銀、ENEPIG、金指、等含んでいる。



HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス(時間12時間のto72)、また小さい容積を提供する。プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。



サーキット ボードの層の計算: 1L サーキット ボードの積層物: FR4 KB
厚の層の銅: 1/0OZ 板厚さ: 0.4MM
最も小さい穴のサイズ: 0.5mm 最も小さいPCBのトラック/ギャップ: 10/10mil
はんだのマスク色: KSMの緑 シルク スクリーン色: 白い
PCBの表面は終わった: OSP 板プロフィール: 旅程
PCB板塗布: デジタル プロダクト
特別な条件の要求: 25um穴の銅



緑のはんだのマスクFR4は超PCB単一の味方されたPCB板10milを薄くする 0

FAQ:

Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。



Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ (.TGZ)



Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。



Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。



Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日



Q6:どんな支払を受け入れるか。
:電信送金(T/T)または信用状(L/C)またはPaypal (小さい価値のためにだけ500usdよりより少なく)
