4L急速で速い回転PCBは液浸の金電子プロトタイプ板5milに乗る

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 135130
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの名前 4L急速な回転プリント基板 Marterial FR4 S1000-2 TG170
終わる表面 液浸の金 板厚さ 1.0mm
銅の厚さ 1/1/1/1OZ1/1/1/1OZ 最少ライン間隔/スペース 5/5mil
はんだのマスク 緑KSMのはんだのマスク 最も小さい機械ドリル孔 0.2MM
特別な条件 満ちて、めっきされるインピーダンス制御/樹脂 Applicationcommunicationsプロダクト 通信機器プロダクト
ハイライト

5mil速い回転PCB板

,

4L速い回転PCB板

,

5mil電子プロトタイプ板

メッセージ
製品の説明

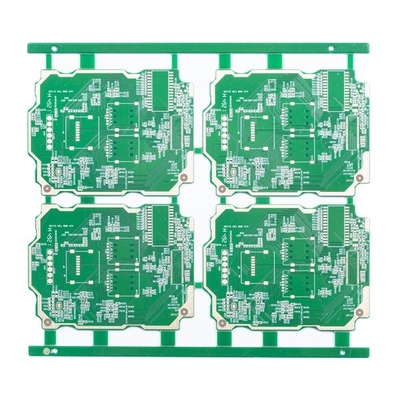

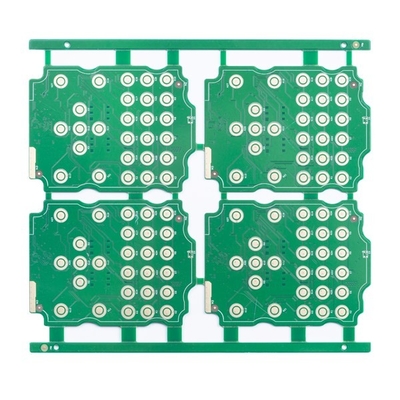

4L急速で速い回転PCBは液浸の金電子プロトタイプ板5milに乗る



速い回転PCBはプロダクトがプラグの速い回転PCBによってエポキシ樹脂で接着する通信機器に乗る



4L急速な回転プリント基板



最高の終わりのパネルのサイズはパネルの側面>600 MMが、板を見直す必要があれば740* 500のMM、である



最低の終わりのパネルのサイズは5 * 5mmである


PCB材料はPI +FR4、FR4、ロジャース、腐食を含んでいる


PCBの厚さの機能は0.2~4.0mm (いつ4つのmmを見直す必要性 <0>)である(および板厚さのHASLの表面をすることができない



内部および外の基礎銅の機能の銅の厚さ:分0.3/0.5oz、最高3oz、先発4-6oz



弓およびねじれの許容:0.075%



Min.の穴のサイズ:小さくより0.15 mm 0.15mm (板を見直す必要がありなさい)



HDIの最低のドリル孔の機能:0.08-0.10MM


PCBトラック/ギャップの機能:3mil (0.075mm)


PCBの輪郭方法:Routing/V-CUT/Punching



はんだのマスクの厚さの機能:標準的な15-20um;高度:35um



最低のはんだのマスク橋幅の機能:緑4mil、他の色4.8mil



はんだのマスクの満ちる穴の機能:0.1-0.5mm



はんだのマスクの色は緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、等カバーする


PCBのシルクスクリーンは白く、黒いおよびあなたの要求として含んでいる






層の計算: 4つの層 サーキット ボードの積層物: FR4 TG170 S1000-2
別の銅の厚さ: 1/1/1/1OZ 厚のPCB板: 1.0 MM
最も小さい機械ドリル孔: 0.20 mm Min.ライン間隔/スペース: 5/5mil
はんだのマスク色: 緑色 伝説の色: 白い色
PCBの表面は終わった: 液浸の金 板プロフィール: 製粉
PCB板塗布: コミュニケーション
特別な条件の要求: 満ちて、めっきされるインピーダンス制御/樹脂



4L急速で速い回転PCBは液浸の金電子プロトタイプ板5milに乗る 0

FAQ:

Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。



Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ (.TGZ)



Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。



Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。



Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日



Q6:どんな支払を受け入れるか。
:電信送金(T/T)または信用状(L/C)またはPaypal (小さい価値のためにだけ500usdよりより少なく)
