FR4 BGAの速い回転PCB板6層8milの緑のはんだのマスク大きいAu区域

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 135295
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの名前 6つの層の大きいAu区域の速い回転PCB Marterial FR4
終わる表面 液浸の金、金指 板厚さ 1.6mm
銅の厚さ 1/1/1/1/1/1OZ 最少ライン間隔/スペース 8/8mil
はんだのマスク 緑のはんだのマスク 最も小さい機械ドリル孔 0.3mm
特別な条件 インピーダンスcontrol/0.25mm BGA/big au区域 Applicationcommunicationsプロダクト デジタル プロダクト
ハイライト

8mil速い回転PCB板

,

BGAの速い回転PCB板

,

8mil bga PCB板

メッセージ
製品の説明

FR4 BGAの速い回転PCB板6層8milの緑のはんだのマスク大きいAu区域



速い回転PCBはデジタル プロダクト大きいAu区域小さいBGAの速く大きい容積の順序の速いサンプル順序に乗る



6つの層の大きいAu区域の速い回転PCB







H SX回路の利点:

1)10年間専門の製造業PCB

2) 上限の位置の専門の生産ライン

3) 安定した、成長した製造技術

4) 高い信頼性の品質保証

5) 広範囲の市場サービスシステム

6) 速い応答、速い配達



最低の終わりのパネルのサイズは5 * 5mmである


PCB材料はPI +FR4、FR4、ロジャース、腐食を含んでいる


PCBの厚さの機能は0.2~4.0mm (いつ4つのmmを見直す必要性 <0>)である(および板厚さのHASLの表面をすることができない



内部および外の基礎銅の機能の銅の厚さ:分0.3/0.5oz、最高3oz、先発4-6oz



弓およびねじれの許容:0.075%



Min.の穴のサイズ:小さくより0.15 mm 0.15mm (板を見直す必要がありなさい)



HDIの最低のドリル孔の機能:0.08-0.10MM


PCBトラック/ギャップの機能:3mil (0.075mm)


PCBの輪郭方法:Routing/V-CUT/Punching



はんだのマスクの厚さの機能:標準的な15-20um;高度:35um



最低のはんだのマスク橋幅の機能:緑4mil、他の色4.8mil



はんだのマスクの満ちる穴の機能:0.1-0.5mm



はんだのマスクの色は緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、等カバーする


PCBのシルクスクリーンは白く、黒いおよびあなたの要求として含んでいる



Peelableのマスクの厚さの機能:500-1000um


OSPの機能の酸化フィルム:0.2-0.5um







層の計算: 6つの層 サーキット ボードの積層物: FR4
別の銅の厚さ: 1/1/1/1/1/1OZ 厚のPCB板: 1.0 MM
最も小さい機械ドリル孔: 0.30 mm Min.ライン間隔/スペース: 8/8mil
はんだのマスク色: 伝説の色: 白い
PCBの表面は終わった: 液浸の金 板プロフィール: 製粉
PCB板塗布: デジタル プロダクト
特別な条件の要求: インピーダンスcontrol/0.25mm BGA/big au区域

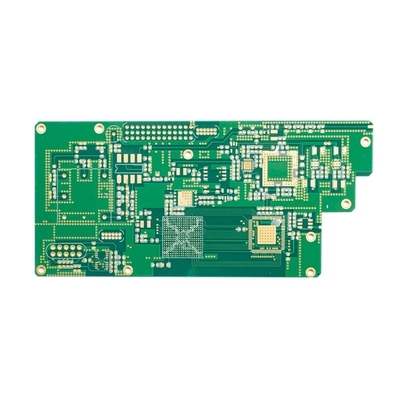

FR4 BGAの速い回転PCB板6層8milの緑のはんだのマスク大きいAu区域 0

FAQ:
Q1:PCBアセンブリ サービスおよび部品の調達を提供するでしようか。
:はい、私達はまた要求なら部品の調達およびPCBアセンブリ サービス、また箱の造りを提供できる。



Q2:どの国を使用したか。
:米国、カナダ、イタリア、ドイツ、イギリス、スペイン、フランス、ロシア、イラン、トルコ、チェコ、オーストリア、オーストラリア、ブラジル、日本、インド等。



Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。



Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。



Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日
