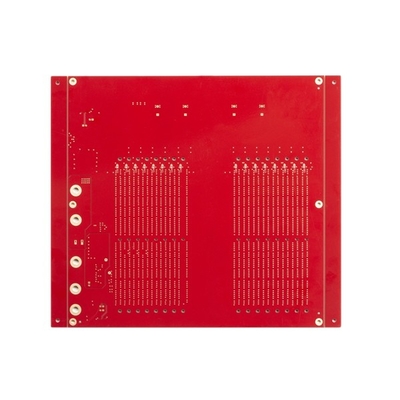

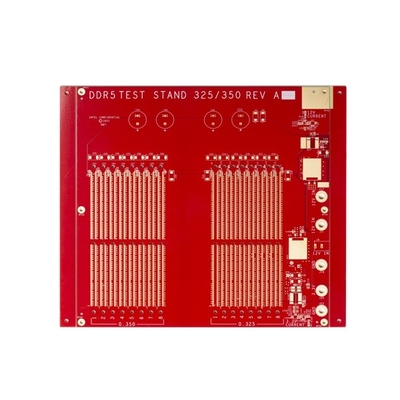

赤いはんだのマスクの速い回転PCBは急速なプロトタイプ2.4mmに4つの層乗る
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBの名前 | 4層クイックターン赤と厚手のプリント回路基板 | Marterial | FR4 TG170 |
|---|---|---|---|
| 板厚さ | 2.4mm | 銅の厚さ | 1/1/1/1OZ |
| 最も小さい機械ドリル孔 | 0.4mm | 最少ライン間隔/スペース | 4/4mil |
| 終わる表面 | 液浸の金 | はんだのマスク | 赤い |
| 特別な条件 | インピーダンス制御/高TG | Applicationcommunicationsプロダクト | デジタル |
| ハイライト | 2.4mmの速い回転PCB板,1OZ速い回転PCB板,2.4mmの速い回転PCB |
||
製品の説明
赤いはんだのマスクの速い回転PCBは急速なプロトタイプ2.4mmに4つの層乗る
速い回転PCBは赤いはんだのマスクの厚いプリント基板急速なプロトタイプ要求の緊急な要求に乗る
4つの層の速い回転赤く、厚いプリント基板
最高の層は32layerである（≥20層は見直す必要がある）
最高の終わりのパネルのサイズはパネルの側面>600 MMが、板を見直す必要があれば740* 500のMM、である
最低の終わりのパネルのサイズは5 * 5mmである
PCB材料はPI +FR4、FR4、ロジャース、腐食を含んでいる
PCBの厚さの機能は0.2~4.0mm （いつ4つのmmを見直す必要性 <0>）である（および板厚さのHASLの表面をすることができない
内部および外の基礎銅の機能の銅の厚さ:分0.3/0.5oz、最高3oz、先発4-6oz
弓およびねじれの許容:0.075%
Min.の穴のサイズ:小さくより0.15 mm 0.15mm （板を見直す必要がありなさい）
HDIの最低のドリル孔の機能:0.08-0.10MM
PCBトラック/ギャップの機能:3mil （0.075mm）
PCBの輪郭方法:Routing/V-CUT/Punching
はんだのマスクの厚さの機能:標準的な15-20um;高度:35um
最低のはんだのマスク橋幅の機能:緑4mil、他の色4.8mil
はんだのマスクの満ちる穴の機能:0.1-0.5mm
はんだのマスクの色は緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、等カバーする
PCBのシルクスクリーンは白く、黒いおよびあなたの要求として含んでいる
Peelableのマスクの厚さの機能:500-1000um
OSPの機能の酸化フィルム:0.2-0.5um
| サーキット ボードの層の計算: | 4L | サーキット ボードの積層物: | FR4 TG170 |
| 層は厚く銅張りにする: | 1/1/1/1OZ | 板厚さ: | 2.4MM |
| 最も小さい穴のサイズ: | 0.40mm | 最も小さいPCBのトラック/ギャップ: | 4/4mil |
| はんだのマスク色: | 赤い | シルク スクリーン色: | 白い |
| PCBの表面は終わった: | 液浸の金 | 板プロフィール: | Routing/Vカット |
| PCB板塗布: | デジタル プロダクト | ||
| 特別な条件の要求: | インピーダンス制御/高いTG | ||
FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。
Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）
Q3:私達のPCBファイルは点検される。
:はい。あなたのデータは私達のエンジニアによって団結する点検される。技術的な問題をまたは持つために尋ねることを見つければ、私達は連絡し、問題を一緒に解決する。
Q4:私達のプロダクトは郵送物の前にテストされる。
:はい。私達は私達に試験方法を提供したら機能回路テストを提供してもよい。
Q5:PCBアセンブリ サービスを提供するか。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。
