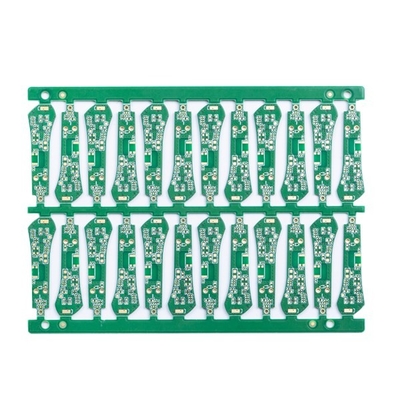

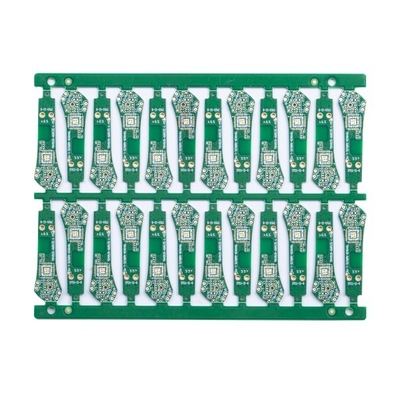

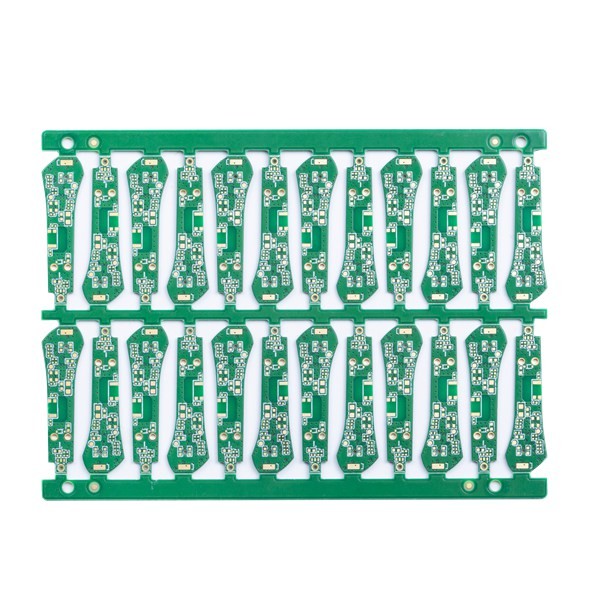

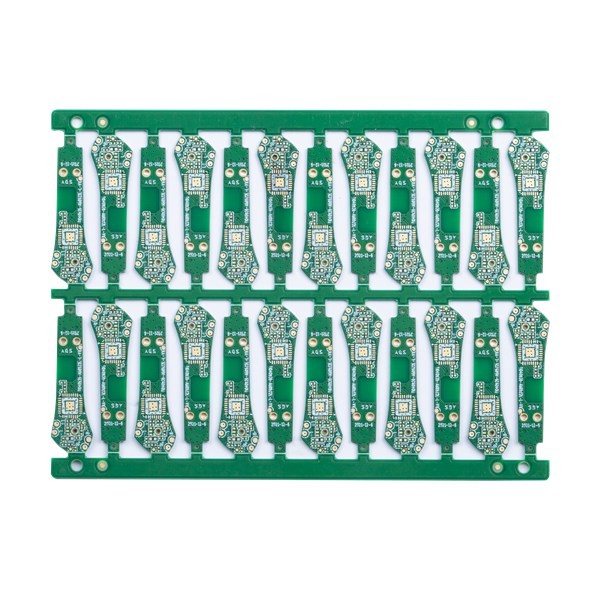

2mmの厚さFR4 TG150の緑PCB板6つの層の液浸の金

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 135581
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの名前 6L2MMクイックターンプリント回路基板 Marterial FR4 TG150
板厚さ 2.0mm 銅の厚さ 1/1/1/1/1/1OZ
最も小さい機械ドリル孔 0.2MM 最少ライン間隔/スペース 4/5mil
終わる表面 液浸の金 はんだのマスク 両面に緑色のソルダーマスク
特別な条件 インピーダンス制御/ミドルTG Applicationcommunicationsプロダクト コミュニケーション製品
ハイライト

FR4 TG150の緑PCB板

,

2mmのFR4緑PCB板

,

2mmのFR4緑のサーキット ボード

メッセージ
製品の説明

2mm ThicknessFR4 TG150の緑PCB板6つの層の液浸の金



速い回転PCBは2mmの板の厚さのインピーダンス制御コミュニケーションPorducts FR4 TG150物質的な緑PCBに乗る



6L 2MMの速い回転プリント基板



2010年に創設されて、シンセンHuashengxin回路はプリント基板のための専門の製造業者である。Huashengxinプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。私達は大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス(72時間への12hours)、また小さい容積を提供する。そして私達のプロダクトはコミュニケーション企業、電源装置、航空宇宙産業へのコンピュータ ネットワークからに広く加えられる。



緑PCB板最高の層は32layerである(≥20層は見直す必要がある)

最高の終わりのパネルのサイズはパネルの側面>600 MMが、板を見直す必要があれば740* 500のMM、である

最低の終わりのパネルのサイズは5 * 5mmである
PCB材料はPI +FR4、FR4、ロジャース、腐食を含んでいる
PCBの厚さの機能は0.2~4.0mm (いつ4つのmmを見直す必要性 <0>)である(および板厚さのHASLの表面をすることができない

内部および外の基礎銅の機能の銅の厚さ:分0.3/0.5oz、最高3oz、先発4-6oz

弓およびねじれの許容:0.075%

Min.の穴のサイズ:小さくより0.15 mm 0.15mm (板を見直す必要がありなさい)

HDIの最低のドリル孔の機能:0.08-0.10MM
PCBトラック/ギャップの機能:3mil (0.075mm)
PCBの輪郭方法:Routing/V-CUT/Punching

はんだのマスクの厚さの機能:標準的な15-20um;高度:35um

最低のはんだのマスク橋幅の機能:緑4mil、他の色4.8mil

はんだのマスクの満ちる穴の機能:0.1-0.5mm

はんだのマスクの色は緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、等カバーする
PCBのシルクスクリーンは白く、黒いおよびあなたの要求として含んでいる

Peelableのマスクの厚さの機能:500-1000um
OSPの機能の酸化フィルム:0.2-0.5um



サーキット ボードの層の計算: 6L サーキット ボードの積層物: FR4 TG150
層は厚く銅張りにする: 1/1/1/1/1/1OZ 板厚さ: 2.0MM
最も小さい穴のサイズ: 0.20mm 最も小さいPCBのトラック/ギャップ: 4/5mil
はんだのマスク色: シルク スクリーン色: 白い
PCBの表面は終わった: 液浸の金 板プロフィール: Routing/Vカット
PCB板塗布: コミュニケーション
特別な条件の要求: インピーダンス制御/中間TG



2mmの厚さFR4 TG150の緑PCB板6つの層の液浸の金 0



FAQ:


Q1:PCBアセンブリ サービスおよび部品の調達を提供するでしようか。
:はい、私達はまた要求なら部品の調達およびPCBアセンブリ サービス、また箱の造りを提供できる。



Q2:どの国を使用したか。
:米国、カナダ、イタリア、ドイツ、イギリス、スペイン、フランス、ロシア、イラン、トルコ、チェコ、オーストリア、オーストラリア、ブラジル、日本、インド等。



Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。



Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。



Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日
