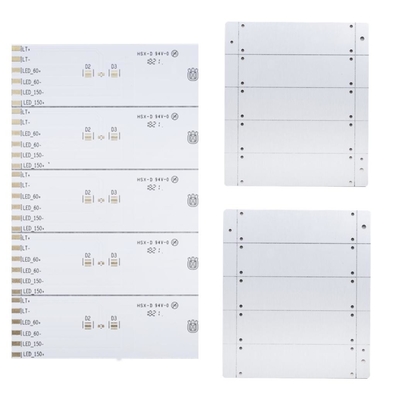

無鉛単一の味方されたアルミニウム中心PCBの緑のはんだのマスク1.6mm HASL

無鉛単一の味方されたアルミニウム中心PCBの緑のはんだのマスク1.6mm HASL

単一の味方されたアルミニウムPCB BoarAluminum PCB板金属の中心PCBのアルミニウム中心PCBアルミニウム覆われたPCBアルミニウムはPCBを基づかせていた

単一の味方されたアルミニウムPCB板

HSX回路は以上350人の労働者が、5,000以上のPCBのタイプを毎月作り出す10,000平方メートルの総生産区域を、雇うカバーする。そのプロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。

すべての金属の中心PCBsの中で、アルミニウムPCBは共通のタイプである。基材はアルミニウム中心および標準的なFR4材料から成っている。それは非常に能率的な方法の熱を散らす熱覆われた層を特色にし部品を冷却して間、プロダクトの全面的な性能を高める。現在、アルミニウム支持されたPCBは高い発電および堅い許容適用への解決とみなされる。

アルミニウムPCBの利点:
1.環境に優しい。アルミニウムは無毒、再生利用できる。
2.Heat消滅。従って重大な部品から熱を移すアルミ缶 サーキット ボードで持つことができる悪影響を最小にする。
3.Higher耐久性:アルミニウムはプロダクトに強さおよび耐久性を提供し、製造業、処理、および日常使用の間に偶然の破損を減らすことができる。
4.Lightweight:アルミニウムは軽量の金属である。

層:層が20Lより20Lまたはロバなら、1-32layerは板を見直す必要がある。
最高の終わりのパネルのサイズはパネルの側面>600 MMが、それを見直す必要があれば740* 500のMM、である。
最低のパネルのサイズは5 * 5mmである。
プリント基板の原料は含んでいるFR4、ロジャースのハロゲンなし、高いTG材料を…
PCBの厚さの機能は0.2~4.0mmから、厚さならより少なくより0.2 mmある、または4つ以上のmmは、見直す必要性。
PCBの銅の厚さの機能はH~5ozである。5ozより多くが、それを最初は見直す必要があれば。
弓およびねじれの許容は0.075%である。
最低の穴のサイズはサイズをあけることが0.15mmより小さければ、0.15mm板を最初は確認する必要があるである。
最高の穴のサイズは以上6mmの、穴を拡大する製粉を使用する必要がある6.0mm、穴ならサイズである。
プリント基板の色は白い緑、マットの緑、青い、マットの青、黒い、マットの黒いを、黄色い赤い等含んでいる。
シルクスクリーン色の色:白い、黒い等含みなさい。
プリント基板の表面は、ENIG無鉛、HASL液浸のSn、OSP、選択的なENIG + OSPを、液浸の銀、ENEPIG、金指、等含んでいる。

Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。

Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）

Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。

Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。

Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日

Q6:どんな支払を受け入れるか。
:電信送金（T/T）または信用状（L/C）またはPaypal （小さい価値のためにだけ500usdよりより少なく）
