1.6MMの6L注文のプリント基板の金指FR4 BGA PCB

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 ED9A7892
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lと4Lの試作品なら最速24時間、HDI基板製作なら3日
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの名前 金指を搭載する6つの層PCB Marterial FR4 TG170
終わる表面 液浸の金、金指30U 板厚さ 1.6MM
銅の厚さ 1/1/1/1/1/1OZは終わった Min.ライン間隔/スペース 3/3mil
はんだのマスク 最も小さい機械ドリル孔 0.15mm
特別な条件 満ちて、めっきされる穴のサイズ0.15mm/impedanceの制御/樹脂によって Applicationcommunicationsプロダクト デジタル プロダクト
ハイライト

6L注文のプリント基板

,

1.6MM 6つの層PCB

,

6L注文PCB板

メッセージ
製品の説明

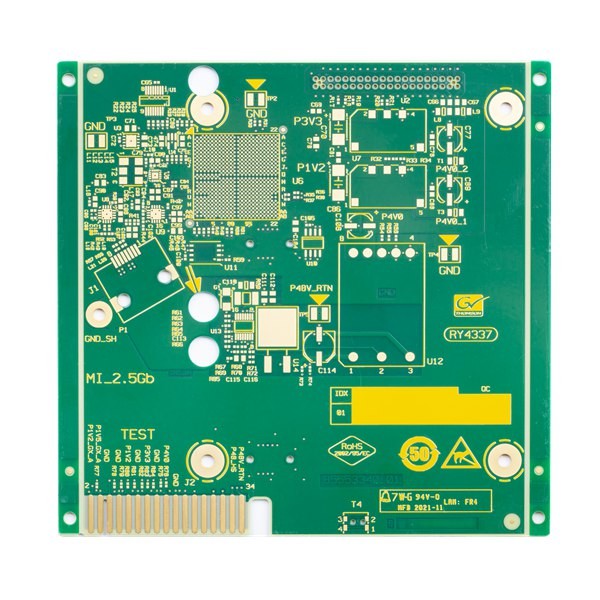

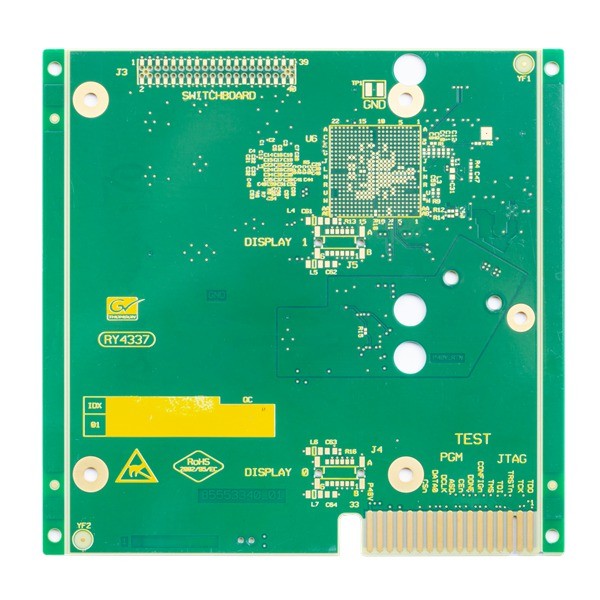

1.6MMの6L注文のプリント基板の金指FR4 BGA PCB



カスタマイズされたプリント基板の金指FR4 BGA PCB 6つの層



速い回転PCBは樹脂のプラグ穴のインピーダンス制御金指の小さいライン スペースおよびギャップに乗る



6つの層の金指を搭載する速い回転PCB



層:層が20Lより20Lまたはロバなら、1-32layerは板を見直す必要がある。


最高の終わりのパネルのサイズはパネルの側面>600 MMが、それを見直す必要があれば740* 500のMM、である。


最低のパネルのサイズは5 * 5mmである。 速い回転堅い屈曲PCB


プリント基板の原料は含んでいるFR4、ロジャースのハロゲンなし、高いTG材料を…


盲目のおよび埋められた穴のラミネーションの出版物の時間:同じ中心≤3times (見直す>3時の必要性)の出版物


PCBの厚さの機能は0.2~4.0mmから厚さが0.2 mmよりより少しなら、または4つ以上のmmは、それを最初は見直す必要がある、ある。


PCBの銅の厚さの機能:内部のlayer≤ 6つのOZ (しかし銅の厚さ4L、6L、≥3OZfor 8Lのための≥4OZのための≥5 OZは以上に見直される)
外の層の銅:≤ 10 OZ (≥5 OZは見直す必要がある)


弓およびねじれの許容は0.075%である。


最低の穴のサイズ:1)板厚さ≤2.0mmの最低の穴のサイズ0.20mm。板thickness>2.0mmの最低の穴のサイズ:面ratio≤10 (穴あけ工具のために)
2)板thickness≤0.8mmの最低の穴のサイズ0.10mm。板ならthickness≤1.2mmの最低の穴のサイズ0.15mm


はんだのマスク色:あなたの要求として緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、および。


シルクスクリーン色:あなたの要求として白く、黒いそして


終わる表面:HASL、LF-HASL、ENIG、液浸のSn、OSP、選択的なENIG + OSP、堅い金、等をめっきする液浸の銀、ENEPIG。





層の計算: 6つの層 サーキット ボードの積層物: FR4 TG170
別の銅の厚さ: 1/1/1/1/1OZ 厚のPCB板: 1.6 MM
最も小さい機械ドリル孔: 0.15 mm 最少ライン間隔/スペース: 3/3mil
はんだのマスク色: 薄緑 伝説の色: 白い色
PCBの表面は終わった: 液浸の金、金指30U 「 板プロフィール: Milling+Vカット
PCB板塗布: デジタル プロダクト
特別な条件の要求: 小さいライン スペースおよびギャップ:穴のサイズ0.15mm/impedance制御/樹脂の満たされ、めっきされたover/0.25mm BGA/gold指での3/3mil/min.

1.6MMの6L注文のプリント基板の金指FR4 BGA PCB 0

FAQ:

Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。



Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ (.TGZ)



Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。



Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。



Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日



Q6:どんな支払を受け入れるか。
:電信送金(T/T)または信用状(L/C)またはPaypal (小さい価値のためにだけ500usdよりより少なく)
