錫の基地局二重味方されたPCB ISO9001 ULはデジタル プロダクトのために承認した

起源の場所 中国
ブランド名 Huashengxin
証明 UL,ISO9001
モデル番号 2L PCB
最小注文数量 1PCS
パッケージの詳細 真空
受渡し時間 5-8日
支払条件 ウェスタン・ユニオン、T/T、L/C

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
板厚さ 0.95mm 線幅およびスペース 0.5mil/0.20mil
表面処理 センの錫 床の数 2L
ハイライト

錫の基地局の倍はPCB味方した

,

ISO9001倍はPCB味方した

,

0.5mil倍の側回線板

あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
Items Standard Advanced
Fr4 max. layers. count 1~24 26~36
HDI max. layers. count 4~20L (3+N+3) 22~32 (3+N+3)
D/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*59"(546*1500mm)
S/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
multilayer max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
min. piece size 5*5mm 2*2mm
max. overall board thickness 158mil (4mm) 394mil (10mm)
Min. Overall Board or Core Thickness 8mil (0.200mm) 3mil (0.075mm)
≤ 1.0mm PCB`s Boards Thickness Tolerance ±3mil (0.075mm) /
≤ 2.0 mm PCB`s Boards Thickness Tolerance ±5mil (0.13mm) /
Max. Aspect Ratio 15:01 /
FR-4 Min. DHS (Drill Hole Size) 6mil (0.15mm) /
HDI Min. DHS (Drill Hole Size) 0.08-0.10MM /
Min. Hole to Hole Distance 10mil (0.25mm) 6mil (0.150mm)
PTH Hole Size Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
NPTH Hole Size Tolerance ±2mil (0.050mm) ±1.5mil (0.040mm)
Hole Location Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
Min. Line Width/Space---Inner Layer---1/3 oz 2.5/2.5mil (0.0635/0.0635mm) 2/2mil (0.0508/0.0508mm)
Min. Line Width/Space---Inner Layer---1oz 4/4mil (0.100/0.100mm) 3.0/3.0mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---Hoz+Plating 4/4mil (0.100/0.100mm) 3.5/3.5mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---1oz+Plating 5/5mil (0.127/0.127mm) 4/4mil (0.100/0.100mm)
Min. Line Width/Space---Outer Layer---2oz+Plating 6/6mil (0.150/0.150mm) 5/5mil (0.127/0.127mm)
メッセージ
Items Standard Advanced
製品の説明

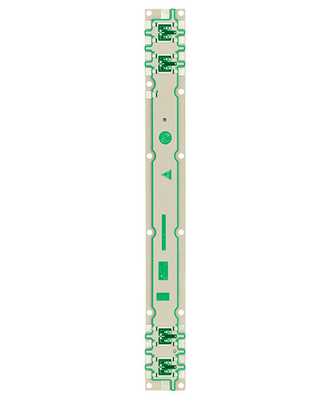

錫の基地局二重味方されたPCB ISO9001 ULはデジタル プロダクトのために承認した



2L錫の基地局のアンテナ二重味方されたPCB ISO9001 ULは承認した



高周波版+極度の長いサイズ



プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。HSXは高教育があり、ベテランのチームおよび高度の生産設備を所有する。



HSXの工場の機能のパネルのサイズは最高の740x500mm、パネルのサイズが600mmより大きいとき、それ検討である最初は必要があるであるが。そして私達が達してもいい最低のパネルのサイズは5*5mmである。



私達が達してもいいPCBの厚さはより4mmのから、板が最初は評価される必要がある板厚さが0.2mmより低い、または非常にであるとき0.2mmから4.0mm。(PS。板厚さは等しいとまたは0.6mm以下とき、HASLの表面に終わった適用しない)



内部および外の層の基盤の銅の厚さは最も小さい0.3/0.5ozおよび最高3ozである。



FAQ:

Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。



Q2:あなたのPCBの工場生産能力はどうですか。
:私達の月例生産能力は50,000平方メートル/月および5000types/monthである。



Q3:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。



Q4:いかに通常PCBを出荷するか。
:通常小型パッケージのために、私達はDHL、UPSのFederal Expressの各戸ごとサービスによって板を出荷する、私達はコレクションをするか、またはDDU (未払い輸入関税)の出荷条件で出荷するのに私達の記述を使用するのにあなたの出荷の記述を使用できる。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。



Q5:生産のためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日
