0.8mmの単層の堅い屈曲PCBの速い回転0.5ozレーザーのプロトタイピング

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 適用範囲が広く堅いPCB
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBのタイプ 適用範囲が広く堅いプリント基板 終わる表面 液浸の金
板厚さ 0.8mm 銅の厚さ 0.5oz
Eテスト Eテストされる100% 他のサービス PCBアセンブリ、quikの回転順序
ハイライト

0.8mmの堅い屈曲PCB

,

0.5oz堅い屈曲PCB

,

0.5oz習慣適用範囲が広いPCB

メッセージ
製品の説明

0.8mmの単層の堅い屈曲PCBの速い回転0.5ozレーザーのプロトタイピング



堅い屈曲PCBは適用範囲が広く堅いPCBの堅い屈曲のプリント基板の堅い屈曲板を製造するPCBを曲げる



適用範囲が広く堅いプリント基板



PCBのタイプ: 適用範囲が広く堅いPCB

PCBの層:単層、二重、多層味方した

原料:PI、FR4

銅の厚さ:0.5oz、1oz、2oz、3oz、4oz、5oz

最も小さい穴のサイズ:0.15mm

最低の線幅:0.075mm/3mil

最低の行送り:0.075mm/3mil

処理を形づけなさい: レーザーのプロトタイピング切れる押すことは死ぬ

はんだのマスク: PIのはんだのマスクのcoverlayフィルムまたはペットはんだのマスクのcovelayフィルムのラミネーション(黒く、赤く、黄色および緑、等)

終わる表面:ニッケルの金、ENIG、OSP、液浸の銀、等(大抵ENIG)をめっきする液浸の錫

特性:高密度、よい熱放散、高熱の抵抗の特性…



PCBの層 適用範囲が広く堅いプリント基板
PCBの表面 液浸の金
PCB材料 FR-4+PI
PCBの厚さ 0.8mm
銅の厚さ 0.5oz
Min.の穴のサイズ 0.2mm
PCBのプロフィール

旅程

PCBのはんだのマスク 緑、両側
PCBのシルクスクリーン の両側白い
Eテスト Eテストされる100%
他のサービス PCBアセンブリ、quikの回転順序

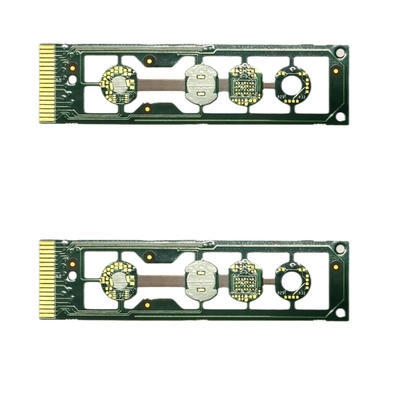

0.8mmの単層の堅い屈曲PCBの速い回転0.5ozレーザーのプロトタイピング 0

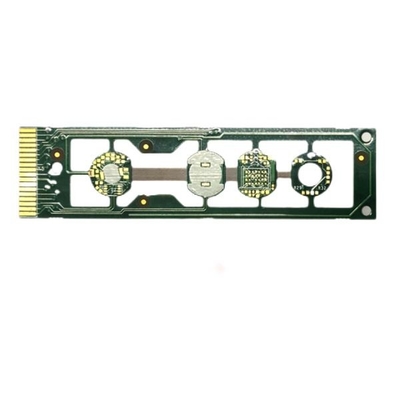

0.8mmの単層の堅い屈曲PCBの速い回転0.5ozレーザーのプロトタイピング 1







FAQ:

1. どんなサービスを提供できるか。

PCBの製造、PCBアセンブリ、急速なプロトタイプ



2. どれだけ速くあなたの調達期間はあるか。

2Lおよび4L、HDI板のための3WDsのための最も速い24H。



3. 速い引用語句を得る方法か。

、要求の量、等板のgerberファイルそして細部を提供しなさい(を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求)



サンプル:

PCBの層 2L
PCBの表面 LF-HASL
PCB材料 FR4、TG170
銅の厚さ 1/1ozは終わった
PCBのはんだのマスク 緑二重側面
PCBのシルクスクリーン 二重側面、白
15pcs、15仕事日



4.What支払の言葉は持っているするか。

電信送金(T/T)
