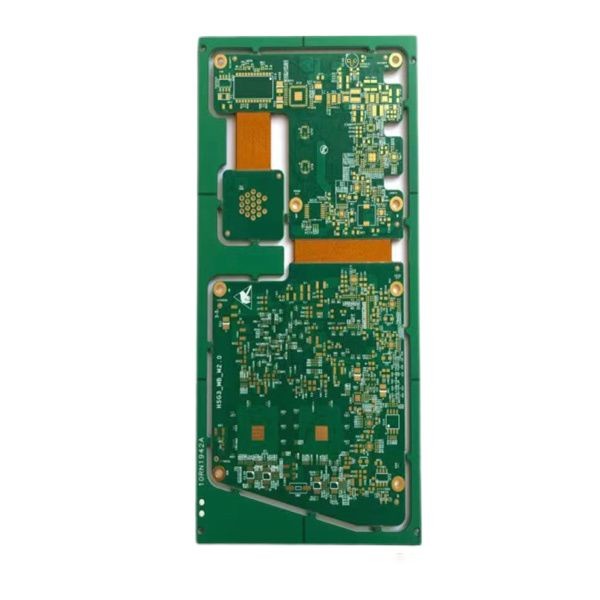

液浸銀製の多層適用範囲が広いPCBのサーキット ボード1.2mm 3oz



堅い屈曲PCBの堅い屈曲はプリント基板多層PCB板多層PCB板堅い屈曲のサーキット ボードを



堅屈曲PCB



PCBのタイプ: 堅屈曲PCB

PCBの層:単層、二重、多層味方した

原料:PI、FR4

銅の厚さ:0.5oz、1oz、2oz、3oz、4oz、5oz

最も小さい穴のサイズ:0.15mm

最低の線幅:0.075mm/3mil

最低の行送り:0.075mm/3mil

処理を形づけなさい: レーザーのプロトタイピング切れる押すことは死ぬ

はんだのマスク: PIのはんだのマスクのcoverlayフィルムまたはペットはんだのマスクのcovelayフィルムのラミネーション(黒く、赤く、黄色および緑、等)

終わる表面:ニッケルの金、ENIG、OSP、液浸の銀、等(大抵ENIG)をめっきする液浸の錫

利点: スペース節約、適用範囲が広い設計、


堅い屈曲PCBは堅い板および適用範囲が広い回路を結合する。 これらのpcbsは適用範囲が広く、堅い回路の基質から成り立つ。屈曲のPCBsの堅い演劇重大な役割。これらのPCBsはそれらにほとんどの適用のための理想的な選択を今日する堅く、適用範囲が広い基質を結合する。彼らは高性能および高速適用の使用のためにとりわけ設計されている。これらのタイプのPCBsによって、たくさん達成される。



堅い屈曲のサーキット ボードは特徴による多くの適用で一般的であり、利点、通信システム、宇宙航空装置、自動車装置、軍装置、消費者電気器具で等使用される。





PCBの層 堅屈曲PCB
PCBの表面 ENIG
PCB材料 FR4+PI
PCBの厚さ 1.2mm
銅の厚さ 1oz
Min.の穴のサイズ 0.25mm
PCBのプロフィール

旅程

PCBのはんだのマスク
PCBのシルクスクリーン 白い
Eテスト Eテストされる100%
他のサービス PCBアセンブリ、急速なプロトタイプ

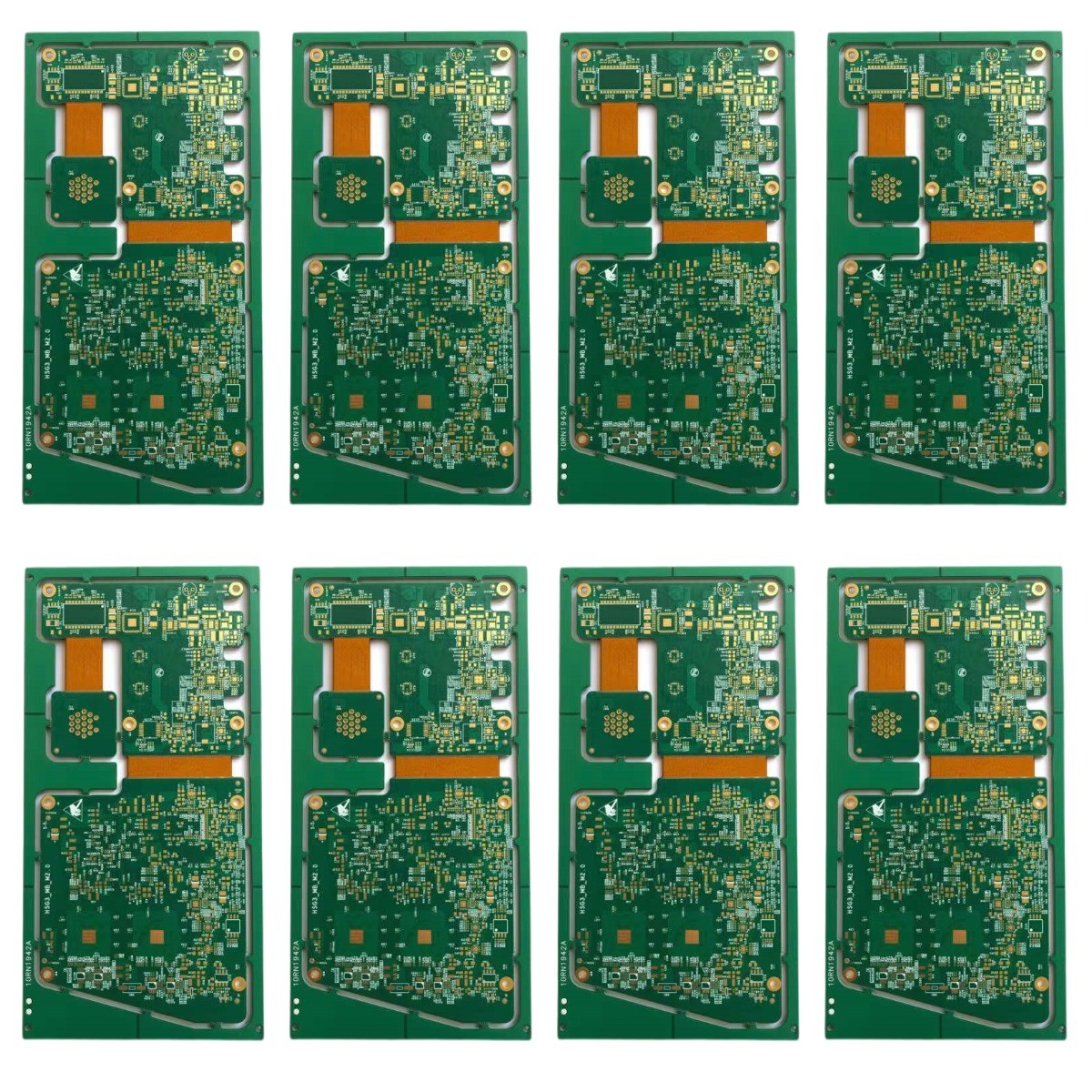

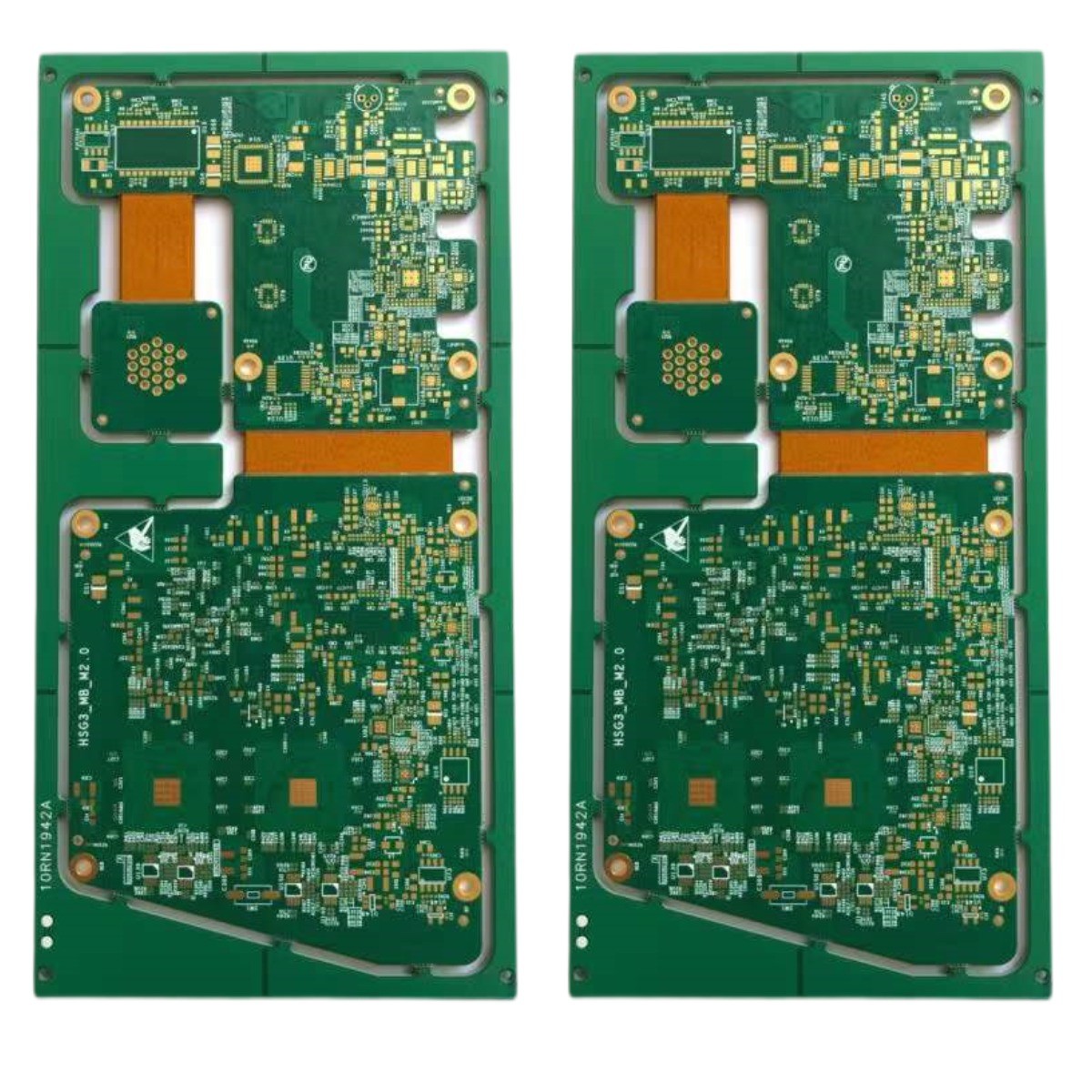

液浸銀製の多層適用範囲が広いPCBのサーキット ボード1.2mm 3oz 0液浸銀製の多層適用範囲が広いPCBのサーキット ボード1.2mm 3oz 1







FAQ:

1. どんなサービスを提供できるか。

PCBの製造、PCBアセンブリ、急速なプロトタイプ



2. どれだけ速くあなたの調達期間はあるか。

2Lおよび4L、HDI板のための3WDsのための最も速い24H。



3. 速い引用語句を得る方法か。

、要求の量、等板のgerberファイルそして細部を提供しなさい(を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求)



サンプル:

PCBの層 2L
PCBの表面 LF-HASL
PCB材料 FR4、TG170
銅の厚さ 1/1ozは終わった
PCBのはんだのマスク 緑二重側面
PCBのシルクスクリーン 二重側面、白
15pcs、15仕事日



4.What支払の言葉は持っているするか。

電信送金(T/T)
