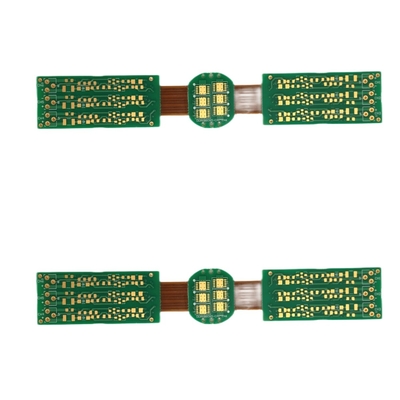

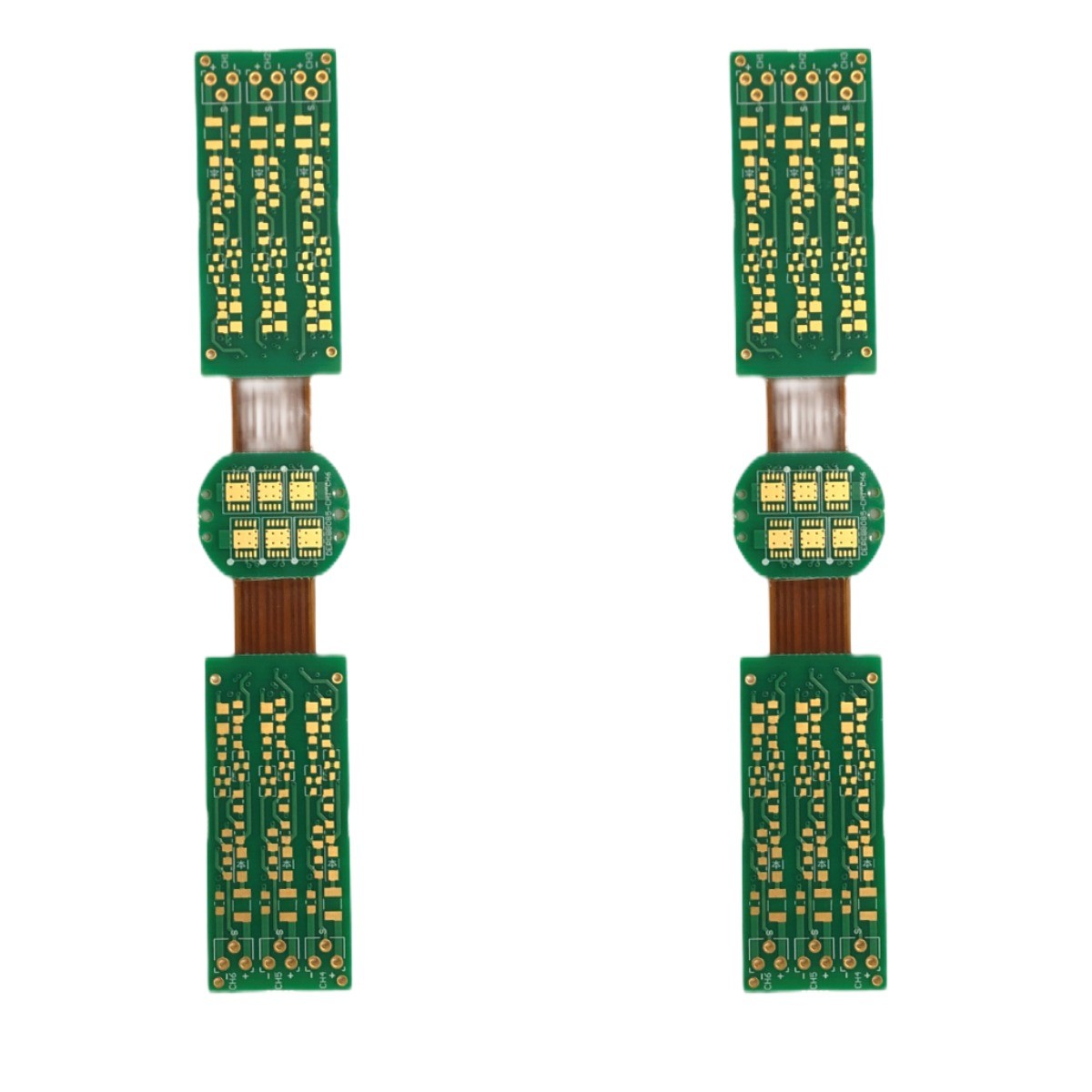

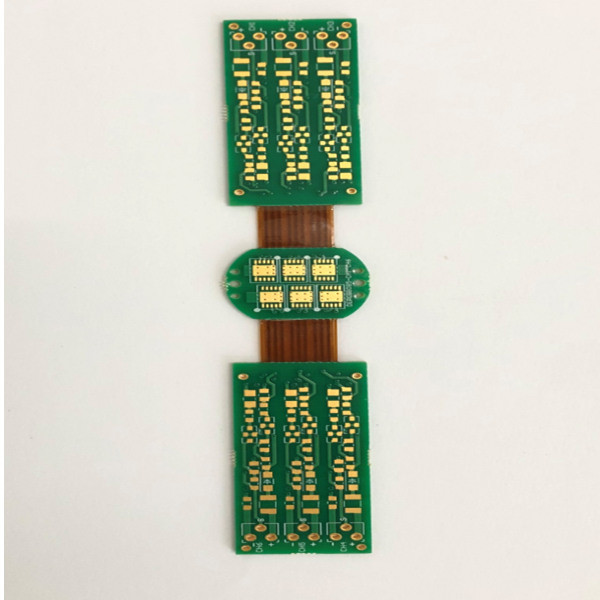

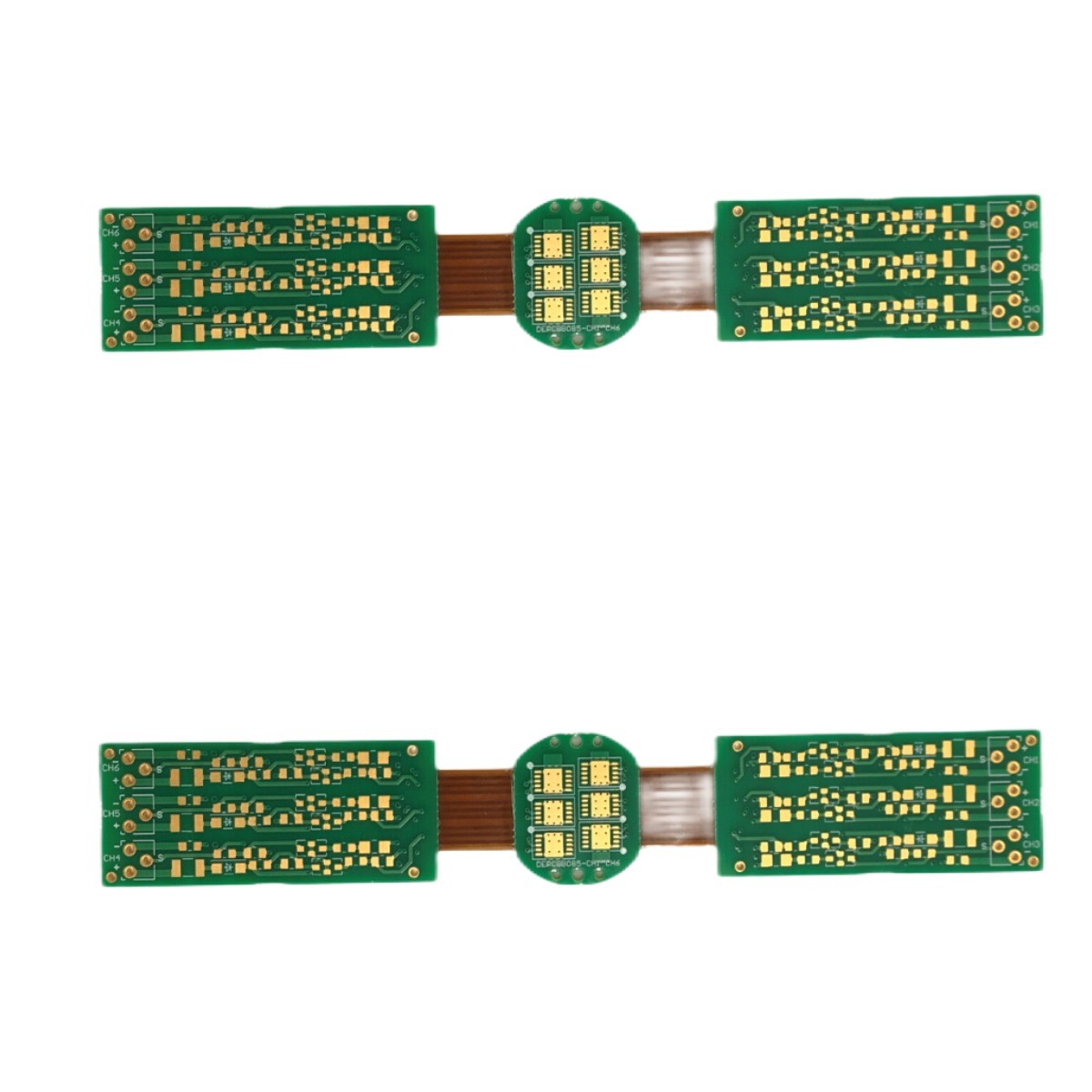

ENIG 2uの多層堅い屈曲PCBアセンブリ3oz基礎二重層

試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xPCBのタイプ | 2L堅い屈曲はプリント基板PCBを | 終わる表面 | ENIG 2u |
---|---|---|---|
板厚さ | 1.0mm | 銅の厚さ | 1/3oz基盤 |
Eテスト | Eテストされる100% | 他のサービス | PCBアセンブリ、急速なプロトタイプPCB |
ハイライト | ENIG 2uの堅い屈曲PCB,3oz多層堅い屈曲PCB,ENIG 2u 3oz PCB |
ENIG 2uの多層堅い屈曲PCBアセンブリ3oz基礎二重層
堅い屈曲PCBの屈曲PCBアセンブリ堅いPCB板屈曲板PCBの多層PCB適用範囲が広いPCBプロトタイプ
2L堅い屈曲はプリント基板PCBを
PCBのタイプ: 堅い屈曲PCB
PCBの層:2Lへの10L
PCB材料:PIおよびFR4 materail
銅の厚さ:1/3oz~5oz
最低の鋭いサイズ:0.15mm
最も小さい線幅:0.075mm/3mil
最低の行送り:0.075mm/3mil
処理を形づけなさい: レーザーのプロトタイピング切れる押すことは死ぬ
はんだのマスク: PIのはんだのマスクのcoverlayフィルムまたはペットはんだのマスクのcovelayフィルムのラミネーション(黒く、赤く、黄色および緑、等)
終わる表面:OSP/液浸Tin/LF-HASL/AuはめっきしたNi/ENIG (大抵ENIG)を
利点: 重量の軽減、より貴重な構成アセンブリおよび配線スペースの減らされた記号論理学の複雑さ、アセンブリ、全体のPCBシステムのかなり改善された信頼性、機能testabilityの驚くべき改善の簡素化
適用: 高性能および高速適用、テレコミュニケーション装置、宇宙航空装置、自動車装置、軍装置、消費者電気器具、等。
堅く適用範囲が広いPCBは1 PCBの適用範囲が広い板そして堅い板技術を結合する堅い板である。それは堅い両方使用し、それを作る適用範囲が広い技術、堅い板および屈曲板両方の利点を所有する。より大きい回路有効の場合もあるのは小さく、密集した回路である
そしてそれより高い構成密度およびよりよい品質管理を提供するため。
PCBの層 | 2L堅く適用範囲が広いプリント基板 |
PCBの表面 | ENIG 2u |
PCB材料 | FR4+PI |
PCBの厚さ | 1.0mm |
銅の厚さ | 1/3oz基盤 |
Min.の穴のサイズ | 0.25mm |
PCBのプロフィール |
敗走 |
PCBのはんだのマスク | のための緑のはんだのマスク色両側 |
PCBのシルクスクリーン | 白い |
Eテスト | Eテストされる100% |
他のサービス | PCBアセンブリ、急速なプロトタイプPCB |
FAQ:
1. どんなサービスを提供できるか。
PCBの製造、PCBアセンブリ、急速なプロトタイプ
2. どれだけ速くあなたの調達期間はあるか。
2Lおよび4L、HDI板のための3WDsのための最も速い24H。
3. 速い引用語句を得る方法か。
、要求の量、等板のgerberファイルそして細部を提供しなさい(を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求)
サンプル:
PCBの層 | 2L |
PCBの表面 | LF-HASL |
PCB材料 | FR4、TG170 |
銅の厚さ | 1/1ozは終わった |
PCBのはんだのマスク | 緑二重側面 |
PCBのシルクスクリーン | 二重側面、白 |
量 | 15pcs、15仕事日 |
4.What支払の言葉は持っているするか。
電信送金(T/T)
それらは多くの熱を吸収してもいくより大きい回路有効である場合もある小さく、密集した回路のために作る。
