4L緑 超薄いPCBのインピーダンス制御半分の穴3mil 0.8mm

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 130985
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの名前 4L薄いプリント基板 終わる表面 液浸の金2u
Marterial FR4 板厚さ 0.8mm
銅の厚さ 1/1/1/1OZ 最少ライン間隔/スペース 3/3mil
はんだのマスク KSMの緑 最も小さい機械ドリル孔 0.2mm
特別な条件 小さいライン スペースおよびギャップ:3/3mil/impedance制御/半分の穴 Applicationcommunicationsプロダクト コンピュータ ネットワーク プロダクト
ハイライト

3mil 4L超薄いPCB

,

4L 3mil超薄いPCB

,

3mil単一のサーキット ボード

メッセージ
製品の説明

4Lは超薄いPCBのインピーダンス制御半分の穴3mil 0.8mmを緑化する



超薄いPCB薄いPCBBoardのコンピュータ ネットワーク薄い板4L緑PCBの小さいライン スペース インピーダンス制御半分の穴



4L薄いプリント基板




プリント基板の原料は含んでいるFR4、ロジャースのハロゲンなし、高いTG材料を…
PCBの厚さの機能は0.2~4.0mmから、厚さならより少なくより0.2 mmある、または4つ以上のmmは、見直す必要性。
PCBの銅の厚さの機能はH~5ozである。5ozより多くが、それを最初は見直す必要があれば。
弓およびねじれの許容は0.075%である。
最低の穴のサイズはサイズをあけることが0.15mmより小さければ、0.15mm板を最初は確認する必要があるである。
最高の穴のサイズは以上6mmの、穴を拡大する製粉を使用する必要がある6.0mm、穴ならサイズである。
プリント基板の色は白い緑、マットの緑、青い、マットの青、黒い、マットの黒いを、黄色い赤い等含んでいる。
シルクスクリーン色の色:白い、黒い等含みなさい。
プリント基板の表面は、ENIG無鉛、HASL液浸のSn、OSP、選択的なENIG + OSPを、液浸の銀、ENEPIG、金指、等含んでいる。



HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス(時間12時間のto72)、また小さい容積を提供する。プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。



サーキット ボードの層の計算: 4L サーキット ボードの積層物: FR4
厚の層の銅: 1/1/1/1OZ 板厚さ: 0.8MM
最も小さい穴のサイズ: 0.2mm 最も小さいPCBのトラック/ギャップ: 3/3mil
はんだのマスク色: KSMの緑 シルク スクリーン色: 白い
PCBの表面は終わった: 液浸の金 板プロフィール: Routing/Vカット
PCB板塗布: コンピュータ ネットワーク
特別な条件の要求: 小さいライン スペースおよびギャップ:3/3mil/impedance制御/半分の穴

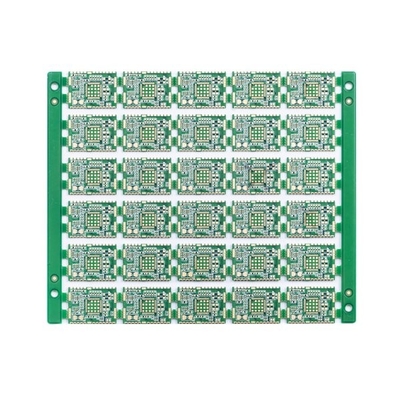

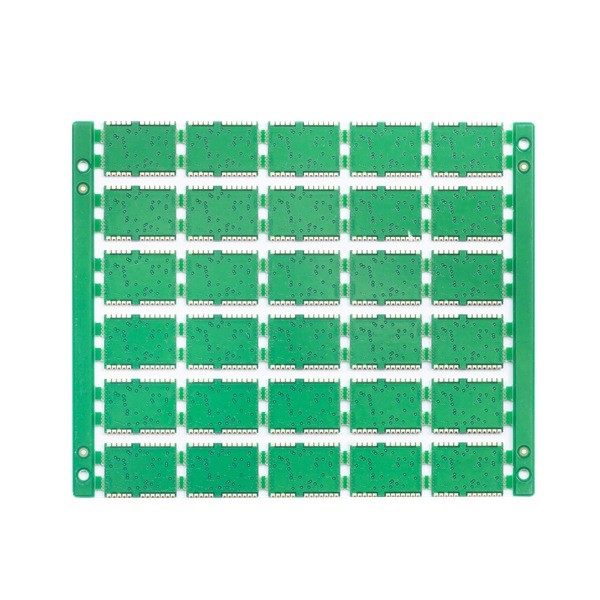

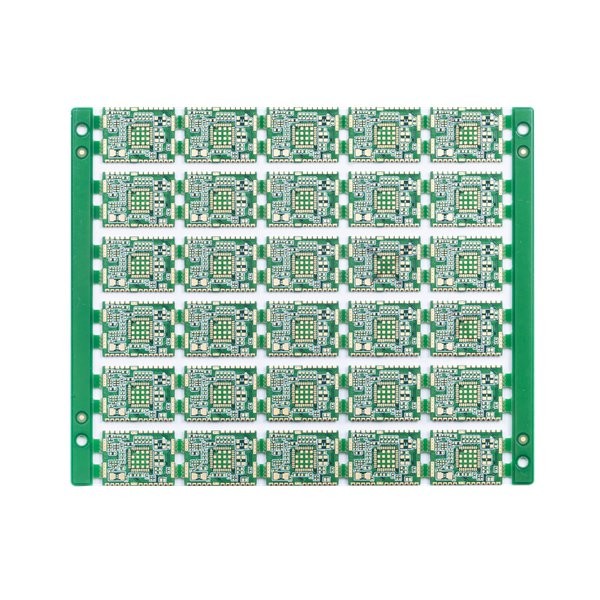

4L緑 	超薄いPCBのインピーダンス制御半分の穴3mil 0.8mm 04L緑 	超薄いPCBのインピーダンス制御半分の穴3mil 0.8mm 1



Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。



Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ (.TGZ)



Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。



Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。



Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日



Q6:どんな支払を受け入れるか。
:電信送金(T/T)または信用状(L/C)またはPaypal (小さい価値のためにだけ500usdよりより少なく)
