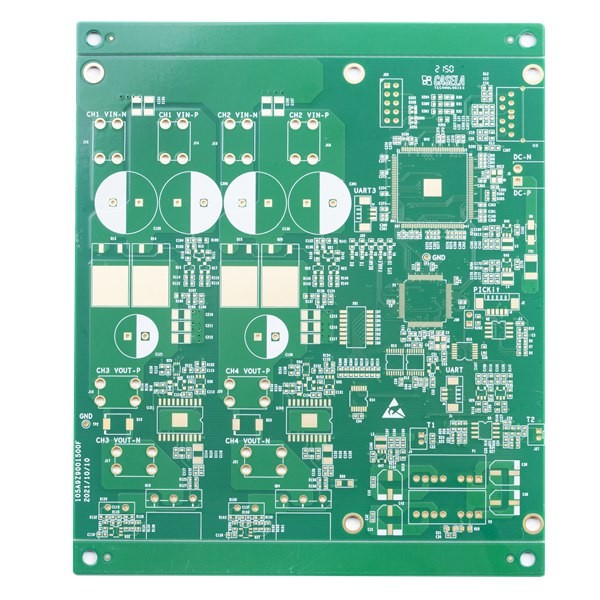

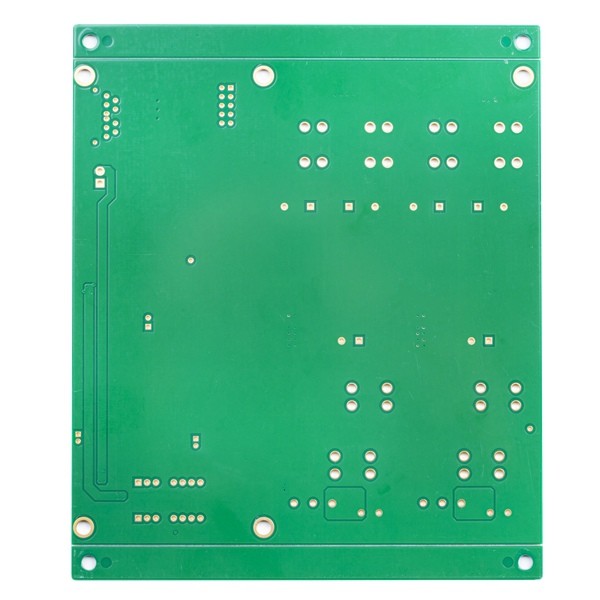

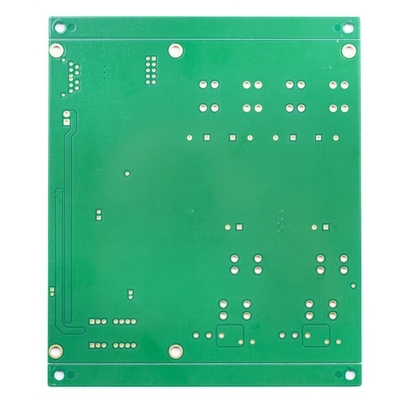

TG150ハロゲン自由なFr4 PCB板倍は金1.6mmの6mil液浸の味方した

試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xPCBの名前 | 両面ハロゲンフリー樹脂充填PCB | Marterial | FR4ハロゲンフリー |
---|---|---|---|
板厚さ | 1.6mm | 銅の厚さ | 1/1オンス |
最も小さい機械ドリル孔 | 0.5mm | 最少ライン間隔/スペース | 6/6mil |
治療終了 | 液浸の金 | はんだのマスク | 緑TAIYO |
特別な条件 | 自由な/満ちて、めっきされるインピーダンス制御/樹脂ハロゲン | Applicationcommunicationsプロダクト | コミュニケーション |
ハイライト | TG150ハロゲン自由なFr4 PCB,6milハロゲン自由なFr4 PCB,1.6mm 6mil Fr4 PCB板 |
TG150ハロゲン自由なFr4 PCB板倍は金1.6mmの6mil液浸の味方した
二重味方されたPCBの樹脂のプラグ穴のインピーダンス制御ハロゲン自由な材料TG150物質的な両面板
二重味方されたハロゲン自由な樹脂はPCBを満たした
HSX回路は以上350人の労働者が、5,000以上のPCBのタイプを毎月作り出す10,000平方メートルの総生産区域を、雇うカバーする。そのプロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。
プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。HSXは高教育があり、ベテランのチームおよび高度の生産設備を所有する。
HSXの工場の機能のパネルのサイズは最高の740x500mm、パネルのサイズが600mmより大きいとき、それ検討である最初は必要があるであるが。そして私達が達してもいい最低のパネルのサイズは5*5mmである。
私達が達してもいいPCBの厚さはより4mmのから、板が最初は評価される必要がある板厚さが0.2mmより低い、または非常にであるとき0.2mmから4.0mm。(PS。板厚さは等しいとまたは0.6mm以下とき、HASLの表面に終わった適用しない)
内部および外の層の基盤の銅の厚さは最も小さい0.3/0.5ozおよび最高3ozである。
0.15mmは穴のサイズが0.15mmより小さいとき工場のminumunの穴のサイズの機能、板最初は見直される必要があるである。
はんだの緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い含むために抵抗するためにそして顧客として色は指定する。
legedの色は白く、黒い含み、顧客として指定する。
層の計算: | 2つの層 | サーキット ボードの積層物: | FR4 TG150 |
別の銅の厚さ: | 1/1OZ | 厚のPCB板: | 1.6 MM |
最も小さい機械ドリル孔: | 0.50 mm | 最少ライン間隔/スペース: | 6/6mil |
はんだのマスク色: | 緑TAIYO | 伝説の色: | 白い色 |
PCBの表面は終わった: | 液浸の金 | 板プロフィール: | Milling+Vカット |
PCB板塗布: | コミュニケーション | ||
スペシャルの要求 | 自由な/満ちて、めっきされるインピーダンス制御/樹脂ハロゲン |
FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。
Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ (.TGZ)
Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。
Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。
Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日
Q6:どんな支払を受け入れるか。
:電信送金(T/T)または信用状(L/C)またはPaypal (小さい価値のためにだけ500usdよりより少なく)
