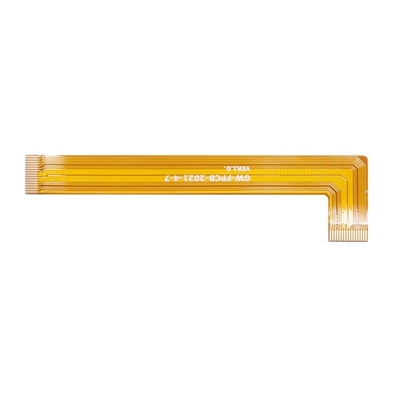

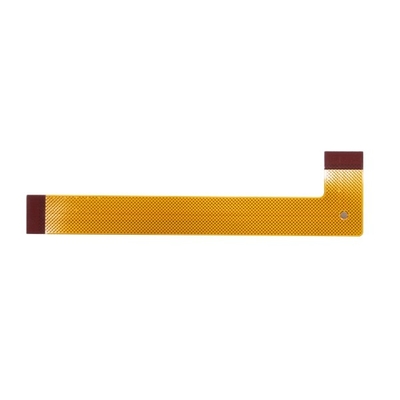

二重層プロトタイプ サーキット ボードの製作適用範囲が広い8mil

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 ED9A8089
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの層 二重層の屈曲プロトタイプ サーキット ボード 材料 PI
ボードレイヤー 2L 終了する処置 ENIG
銅の厚さ 1/1オンス 最小穴あけサイズ 0.1mm
ハイライト

ODMプロトタイプ サーキット ボード

,

8milプロトタイプ サーキット ボード

,

8mil屈曲のサーキット ボード

メッセージ
製品の説明

二重層プロトタイプ サーキット ボードの製作適用範囲が広い8mil



屈曲PCB板PCBAサーキット ボードのPcbaのサーキット ボードPCBAはプリント基板 アセンブリを



二重層はPCB板を曲げる





利点:
1)設計の正確さ。使用中のそれらの期待される精密のhigh-levelのために高度の電子デバイスのほとんどは今日適用範囲が広いサーキット ボードを使用する。


2) それらは軽量である。サーキット ボードは容易に折ることができる従ってコンパートメントで置くことができる。


3) 長期性能。適用範囲が広いサーキット ボードの高品質それらが耐久性および長期性能を持つようにするため。従ってこれらの板に含まれている低い延性および固まりの特徴はそれらが振動の影響を克服することを可能にし性能を改善するためにそれらに容量を与える。


4) 熱放散。サーキット ボードのコンパクト デザインのために、より短い熱道が発生したあり、熱の消滅は他の種類のPCBsとより速く比較される。


5) 柔軟性。適用範囲が広い機能が原因でそれは容易にそれらを取付けるときさまざまなレベルへ適用範囲が広いサーキット ボードを曲げること、従ってさまざまな電子工学の機能性のレベルを高めることを可能にする。



FPCの技術の機能
帰因させなさい(すべての次元はミルではない
別の方法で指定される)
大量生産(収穫の
80%、Cpkの1.33)
少量(収穫の60%のキー
指定の収穫の80%
サンプル
FPC (yes/no) はい はい はい
最高層の計算/構造。 2 4 6
サイズ(最高L ×W) 550mm*250mm 550mm*250mm 700mm*250mm
わずかな厚さ(mm) 0.1~0.5 0.1~0.5 0.1~0.8
厚さの許容 ±10% (>0.3mm)/±0.03mm (0.3mm) ±10% (>0.3mm)/±0.03mm (0.3mm) ±10% (>0.3mm)/±0.03mm (0.3mm)
表面の終わりのタイプ ENIGENEPIGOPSI SilverI錫のHASLHardの金 ENIGENEPIGOPSI SilverI錫のHASLHardの金 ENIGENEPIGOPSI SilverI錫のHASLHardの金
柔らかいENIG (yes/no) いいえ いいえ いいえ
基材のタイプ PI PI PILCPTK
Coverlayの厚さ(um) 28/50/60/80 28/50/60/80 28/50/60/80
付着力の厚さ(um) 25/40/50/65 25/40/50/65 25/40/50/65
銅の厚さ、Min./最高。(um) 12-70 12-70 12-70
基材の厚さ、Min./最高。(um) 25-75 25-75 25-100
機械あけられたによ穴のサイズ(DHS)、Min。 0.15 0.15 0.15
最高アスペクト レシオのめっき。 3:1 3:1 5:1
パッドのサイズ、Min。 直通の穴を使って:0.4mm
直通の穴なし:0.2mm
直通の穴を使って:0.4mm
直通の穴なし:0.2mm
直通の穴を使って:0.3mm
直通の穴なし:0.2mm
パッドのサイズの許容 20% 20% 10%
スペース、Min.にパッドを入れるパッド。 4mil 4mil 4mil
許容の輪郭を描くパッド ±3mil ±3mil ±2mil
パターン位置のaccurancy ±3mil ±3mil ±2mil
底を付けるべき上部からのパターン位置のaccurancy ±3mil ±3mil ±2mil
穴径/パッド、Min.でのレーザー。 4/12mil 4/10mil 4/10mil
Outerlayer (Hoz+plating)の線幅/スペース、Min。 3/3mil 3/3mil 2/2mil
Innerlayer (Hoz)の線幅/スペース、Min。 3/3mil 3/3mil 2/2mil
内部の線幅の許容 ±10% ±10% ±10%
Outerlayer登録、Min. (パッドの直径= DHS + X) DHS + 8 DHS + 8 DHS + 6
Innerlayer登録、Min. (パッドの直径= DHS + X) (L 4つの層) DHS + 10 DHS + 10 DHS + 8
穴ピッチ、Min.によるレーザー。 0.40mm 0.40mm 0.35mm
機械穴ピッチ、Min。 0.50mm 0.50mm 0.40mm
ドリル孔の位置の許容 ±2mil ±2mil ±2mil
穴のサイズの許容 ±2mil ±2mil ±2mil
パッドを入れるべき工具細工穴(PTH&NPTH)からの位置のaccurancy ±3mil ±3mil ±2mil
輪郭を描くべき工具細工穴(PTH&NPTH)からの位置のaccurancy ±3mil ±3mil ±2mil
輪郭のサイズの許容 ±2mil ±2mil ±2mil
LPI登録/ダム、Min。 2mil/4mil 2mil/4mil 2mil/3mil
CVLのLPIのダム 8mil 8mil 8mil
Coverlayの開いているウィンドウ/ダム Φ0.5mm/0.3mm Φ0.5mm/0.3mm Φ0.3mm/0.2mm
Coverlay登録/樹脂の流れ 4mil 4mil 2mil
Stiffernessの文書 FR4/PI/Steel FR4/PI/Steel FR4/PI/Steel
Stiffernessのダム、Min。 12mil 12mil 8mil
Stifferness登録/樹脂の流れ 8mil/4mil 8mil/4mil 4mil/2mil
インピーダンス許容 10% 10% 5%
熱信頼性(LPI、FCCL、CVL) 288°/10s/3times 288°/10s/3times 288°/10s/3times
修飾された材料および構造UL PI PI PI

二重層プロトタイプ サーキット ボードの製作適用範囲が広い8mil 0



FAQ:


Q1:あなたの最低順序量は何であるか。
:MOQ.Theの量は価格だけに影響を与えない。RFQのための私達に連絡しなさい。



Q2:いかに通常PCBを出荷するか。
:通常小型パッケージのために、私達はDHL、UPSのFederal Expressの各戸ごとサービスによって板を出荷する、私達はコレクションをするか、またはDDU (未払い輸入関税)の出荷条件で出荷するのに私達の記述を使用するのにあなたの出荷の記述を使用できる。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。



Q3:あなたのPCBの工場生産能力はどうですか。
:私達の月例生産能力は50,000平方メートル/月および5000types/monthである。



Q4:どの国を使用したか。
:米国、カナダ、イタリア、ドイツ、イギリス、スペイン、フランス、ロシア、イラン、トルコ、チェコ、オーストリア、オーストラリア、ブラジル、日本、インド等。



Q5:PCBアセンブリ サービスを提供するか。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。
