2.0mm Enigの終わりPCBの陶磁器の基礎液浸の金高密度PCB

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 ED9A8044
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの名前 Enigの終わりPCBの陶磁器の基盤 Marterial FR-4;高いTG FR-4;陶磁器の基材
終わる表面 液浸の金、LF-HASL、OSP… 板厚さ 2.0mm
銅の厚さ 18um-105um はんだのマスク 緑;青;黒い;赤い…
ハイライト

2.0mm Enigの終わりPCB

,

18um Enigの終わりPCB

,

2.0mm高密度PCB

メッセージ
製品の説明

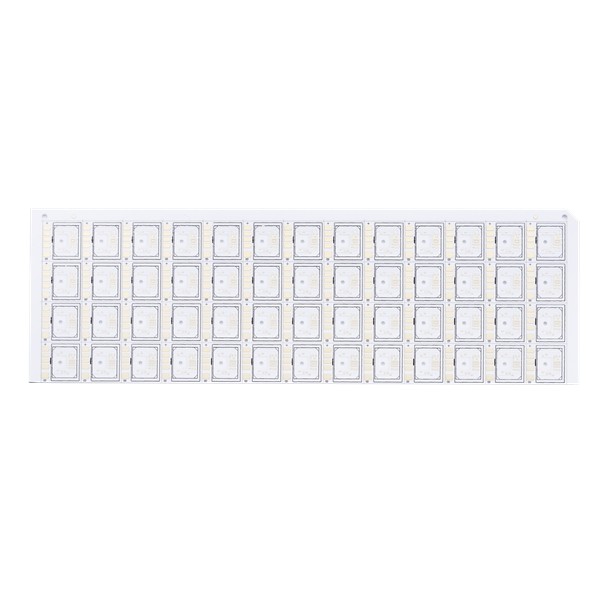

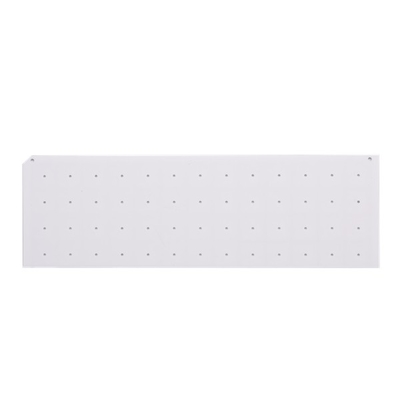

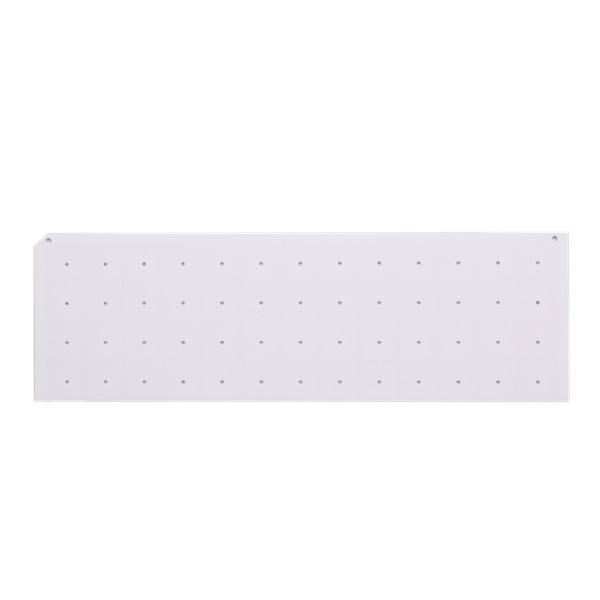

2.0mm Enigの終わりPCBの陶磁器の基礎液浸の金高密度PCB



陶磁器PCB板ENIGの陶磁器の基礎プリント基板の陶磁器の基材高密度PCBの高い熱コンダクター



液浸の金の陶磁器のプリント基板



陶磁器PCBによい高周波および電気性能があり、高い熱伝導性、優秀な化学薬品および熱安定性がある。優秀な耐食性、PCBを、高明るさによって導かれるチップ・キャリア板包む広く利用された、半導体でおよびマイクロエレクトロニック回路それ自動車電子工学および照明部品、強力な電子部品の熱放散材料、等。

陶磁器のPCBsは(CTE) 2つの理由、高い熱伝導性および低い熱膨張率によるプリント回路にポイントの反応の最もよいもとを提供する。陶磁器PCBはそれが単純構造および高められた性能を持っている従来のプリント基板の完全な取り替えであるので非常に独特、有用である。

陶磁器PCBの特徴:


1. 陶磁器のプリント基板は優秀な熱コンダクターである。
2.陶磁器のサーキット ボードは化学薬品によって容易に腐食しない。
3.陶磁器のPCBsは機械両立性のhigh-levelを提供する。
4.高密度に輪郭を描くことは陶磁器板で簡単である。
5。CTAの構成の承諾は優秀である。



tems 正常な標準
材料 FR-4;高いTG FR-4;陶磁器の基材
層いいえ。 1-20
板サイズ 50mm*50mm-560mm*640mm
板厚さ 0.4mm-4.0mm
厚さの許容 ±10%
最低の穴のサイズ 0.15mm
銅の厚さ 18um-105um
銅めっきの穴 18um-30um
最低の跡の幅 0.1mm
最低スペース幅 0.1mm
はんだのマスク色 緑;青;黒い;赤い…
Surfae 液浸の金、LF-HASL、OSP…
輪郭のプロフィール CNC;V-CUT;打つこと
インピーダンス制御 ±10%
証明書 ISO9001



2.0mm Enigの終わりPCBの陶磁器の基礎液浸の金高密度PCB 0

FAQ:

1. どんなサービスを提供できるか。

プリント基板、プリント回路実装品、急速なプロトタイプ順序



2. どれだけ速くあなたの調達期間はあるか。

速のHDI板3のWDs、2Lおよび4L堅い板最も速い24H



3. 速い引用語句を得る方法か。

、要求の量、等板のgerberファイルそして細部を提供しなさい(を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求)



サンプル リスト:

PCBの層 4L
PCBの表面 ENIG
PCB材料 FR4、TG135
終了する銅の厚さ 2/2/2/2oz
はんだのマスク色 赤い二重側面
シルクスクリーン 黒い二重側面
1000pcs、2週



4.What支払の言葉受け入れるか。

:電信送金(T/T)または信用状(L/C)またはPaypal (小さい価値のためにだけ500usdよりより少なく)
