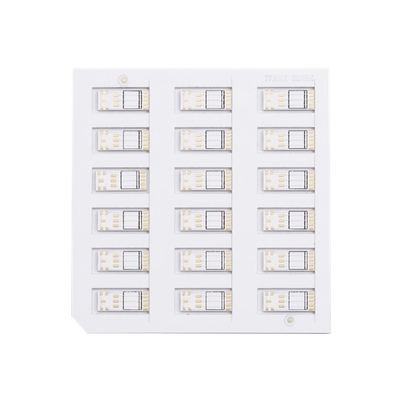

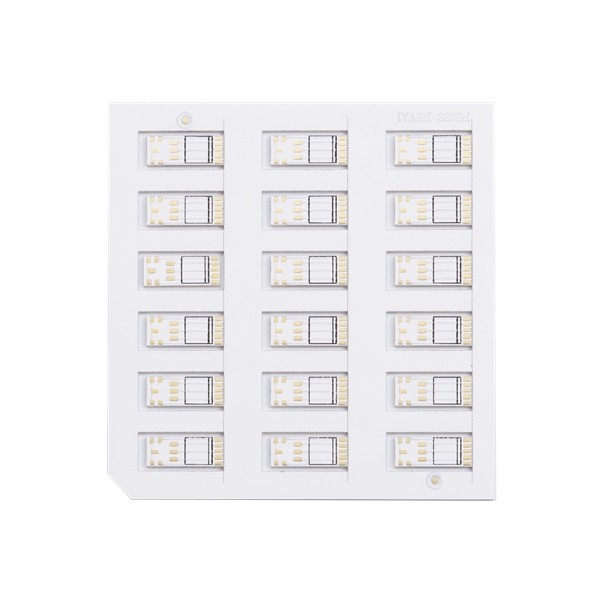

白いはんだのマスク陶磁器PCB板高密度30um LF-HASL

白いはんだのマスク陶磁器PCB板高密度30um LF-HASL

陶磁器PCB板白いはんだのマスクの高密度の非常に多目的な陶磁器の基材

液浸の金の陶磁器回路

陶磁器PCBは一種の熱伝導率の陶磁器の粉および有機性つなぎであり、すなわち、熱伝導有機性陶磁器PCBは9-20W/m.の熱伝導性で準備される陶磁器PCBが非常に熱的にアルミナ、窒化アルミニウム、またホット スポットおよび全表面にそれを散らすことから移動熱に対する速い効果を作ることができる、ベリリウムの酸化物のような伝導性材料の陶磁器の基材が付いているプリント基板の。多くはである何、陶磁器PCBはレーザーの急速な活発化のメタライゼーションの技術である逃亡の技術と製造される。高められた性能のより少なく複雑な構造が付いている全体の従来のプリント基板の起こることができるそう陶磁器PCBは非常に多目的である。

陶磁器のプリント基板は広い応用範囲を備え、LED分野、太陽電池パネルの部品、強力な力の半導体モジュール、半導体冷却装置、電子ヒーター、電力制御回路、力の雑種回路、スマートな力の部品、高周波転換の電源、半導体継電器、自動車電子工学、コミュニケーションの、宇宙航空そして軍の電子部品で使用することができ。

FAQ:

Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。

Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）

Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。

Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。

Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日

Q6:どんな支払を受け入れるか。
:電信送金（T/T）または信用状（L/C）またはPaypal （小さい価値のためにだけ500usdよりより少なく）
