2L 3milの堅い屈曲PCBの二重層の液浸の錫の表面は終わった

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 2L堅く適用範囲が広いプリント基板PCB
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
名前 2L堅い屈曲PCB 終わる表面 ENIG 2u
板厚さ 1.0mm 銅の厚さ 1/3oz基盤
Eテスト Eテストされる100% 他のサービス PCBアセンブリ、急速なプロトタイプPCB
ハイライト

2L堅い屈曲PCB

,

3mil堅い屈曲PCB

,

液浸の錫の堅い屈曲PCB板

メッセージ
製品の説明

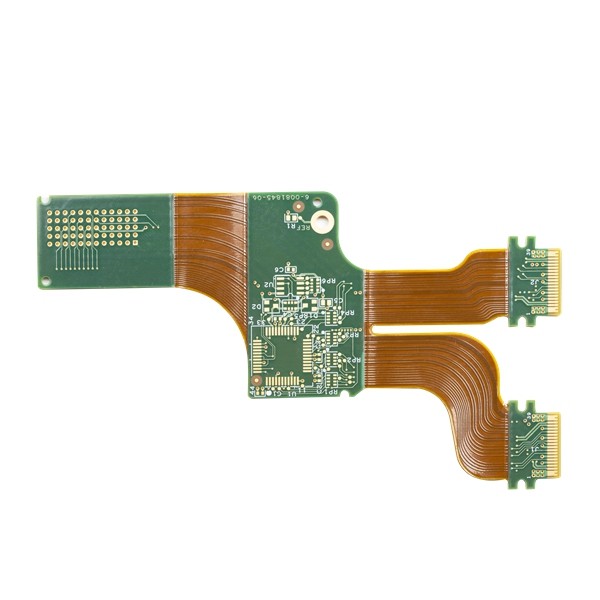

2L 3milの堅い屈曲PCBの二重層の液浸の錫の表面は終わった



PCBのタイプ: 堅い屈曲PCB



PCBの層:2Lへの10L



PCB材料:PIおよびFR4 materail



銅の厚さ:1/3oz~5oz



最低の鋭いサイズ:0.15mm



最も小さい線幅:0.075mm/3mil



最低の行送り:0.075mm/3mil



処理を形づけなさい: レーザーのプロトタイピング切れる押すことは死ぬ



はんだのマスク: PIのはんだのマスクのcoverlayフィルムまたはペットはんだのマスクのcovelayフィルムのラミネーション(黒く、赤く、黄色および緑、等)



終わる表面:OSP/液浸Tin/LF-HASL/AuはめっきしたNi/ENIG (大抵ENIG)を



利点: 重量の軽減、より貴重な構成アセンブリおよび配線スペースの減らされた記号論理学の複雑さ、アセンブリ、全体のPCBシステムのかなり改善された信頼性、機能testabilityの驚くべき改善の簡素化



適用: 高性能および高速適用、テレコミュニケーション装置、宇宙航空装置、自動車装置、軍装置、消費者電気器具、等。



堅く適用範囲が広いPCBは1 PCBの適用範囲が広い板そして堅い板技術を結合する堅い板である。それは堅い両方使用し、それを作る適用範囲が広い技術、堅い板および屈曲板両方の利点を所有する。より大きい回路有効の場合もあるのは小さく、密集した回路である

そしてそれより高い構成密度およびよりよい品質管理を提供するため。



PCBの層 2L堅く適用範囲が広いプリント基板
PCBの表面 ENIG 2u
PCB材料 FR4+PI
PCBの厚さ 1.0mm
銅の厚さ 1/3oz基盤
最少穴のサイズ 0.25mm
PCBのプロフィール

敗走

PCBのはんだのマスク のための緑のはんだのマスク色両側
PCBのシルクスクリーン 白い
Eテスト Eテストされる100%
他のサービス PCBアセンブリ、急速なプロトタイプPCB



2L 3milの堅い屈曲PCBの二重層の液浸の錫の表面は終わった 02L 3milの堅い屈曲PCBの二重層の液浸の錫の表面は終わった 1

PCBの適用はプリント基板を:

1の電気通信コミュニケーション
2の家電
3の保証モニター
4の車Electronices
5のスマートな家
6の産業制御
7、軍及び防衛

8、自動車

9のスマートな家

10の産業オートメーション

11の医療機器

12の新しいエネルギー



サンプル:

PCBの層 2L
PCBの表面 LF-HASL
PCB材料 FR4、TG170
銅の厚さ 1/1ozは終わった
PCBのはんだのマスク 緑二重側面
PCBのシルクスクリーン 二重側面、白
15pcs、15仕事日



4.What支払の言葉は持っているするか。

電信送金(T/T)



それらは多くの熱を吸収してもいくより大きい回路有効である場合もある小さく、密集した回路のために作る。
