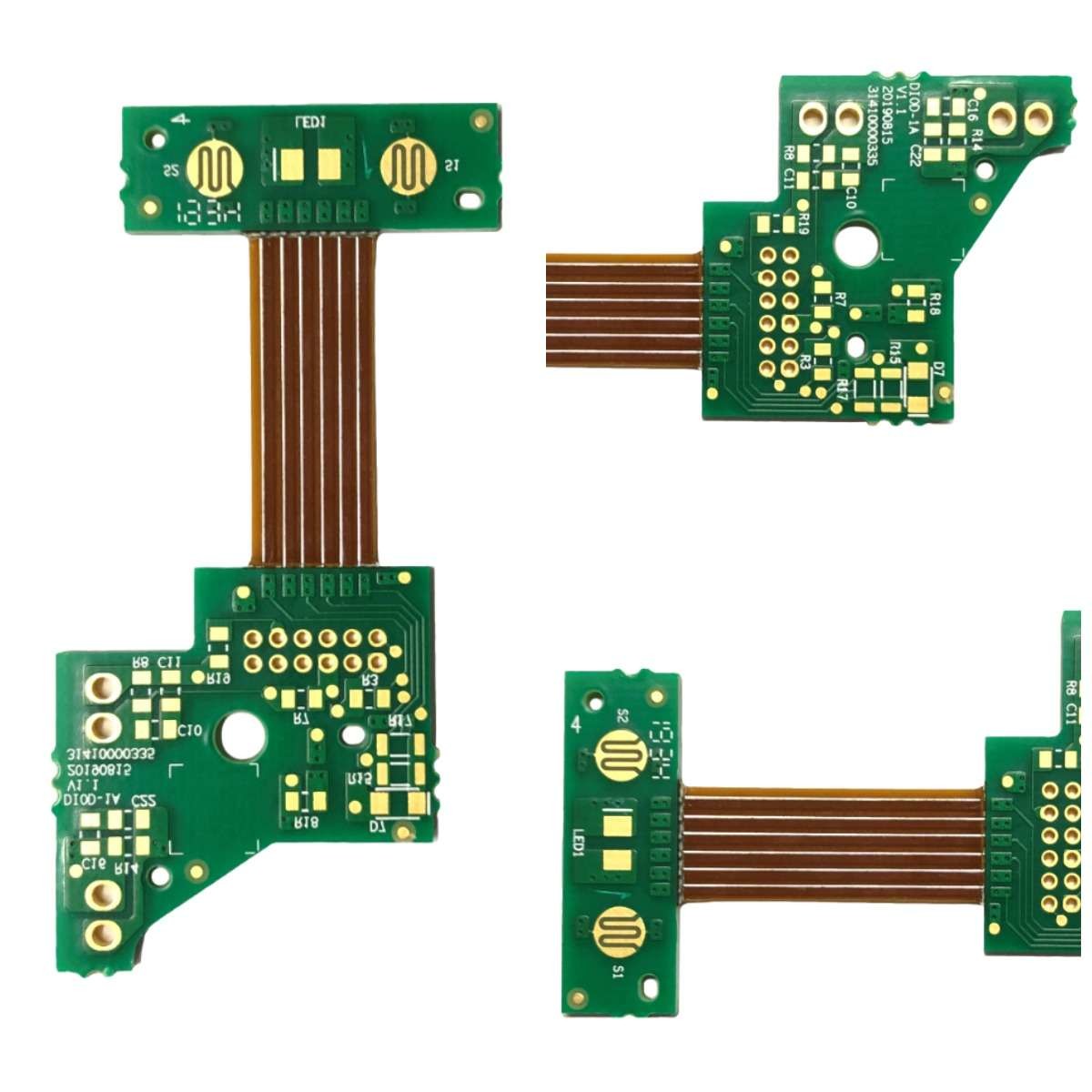

高周波堅い屈曲のサーキット ボード FR4 高い TG の液浸の錫 PCB
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 基板タイプ | リジッドフレックスPCB | 武具 | FR4、高TG、高周波、 |
|---|---|---|---|
| 表面仕上げ | 浸漬錫、浸漬銀、ENIG、ENEPIG、HASL、OSP、ハードゴールド、ソフトゴールド | 板厚 | 2.0MM |
| 最小。穴のサイズ | 0.15mm | その他のサービス | 基板組立、試作オーダー |
| ハイライト | 高 TG リジッド フレックス回路基板、FR4 リジッド フレックス回路基板、浸漬スズ リジッド プリント回路基板,FR4 Rigid Flex Circuit Board,Immersion Tin rigid printed circuit board |
||
製品の説明
高周波堅い屈曲のサーキット ボード FR4 高い TG の液浸の錫 PCB
最大レイヤー: 32layer (≥20 レイヤーはレビューが必要です)
最大仕上げパネルサイズ: 740* 500 MM (>600 MM は確認が必要)
PCB 材料: PI +FR4、FR4、Rogers、ハロゲンフリー、高 TG および重い銅
PCBの厚さ: 0.2~4.0mm (<0.2 mm,>4 mm 要検討)
PCBの銅の厚さ: H~5oz
最小。穴のサイズ: 0.15mm (<0.15 mm 要確認)
最大穴サイズ: 6.0mm (>6mm、フライス加工で穴を拡大)
HDI 最小ドリル穴: 0.08-0.10MM
内層の最小スペース (片面): 4～8L (含む): サンプル: 4 ミル;小容量: 4.5 ミル;
8~12L (含む): サンプル: 5ミル;小容量: 5.5 ミル
12～18L(含む): サンプル: 6 ミル;小容量: 6.5 ミル
PCBソルダーマスク：グリーン、マットグリーン、ブルー、マットブルー、ブラック、マットブラック、イエロー、レッド、ホワイトなど
PCB シルクスクリーン: 白、黒など
PCB 表面: HASL 鉛フリー、イマージョン ゴールド、イマージョン スズ、OSP、ENIG + OSP、イマージョン シルバー、ENEPIG、ゴールド フィンガー
アプリケーション: 通信、産業/消費者向け電子機器。
| PCB層 | リジッドフレックス基板(4L) |
| PCB表面 | 液浸金 |
| PCB材料 | FR-4、TG170+PI |
| PCBの厚さ | 2.0mm |
| 最小。穴のサイズ | 0.2mm |
| 最小。行間隔 | 3ミル(0.075mm) |
| PCBプロファイル |
ルーティングと V-CUT |
| PCBソルダーマスク | グリーン、両面 |
| PCBシルクスクリーン | ホワイト、両面 |
| PCBの銅の厚さ | 2/2/2/2oz 完成 |
| その他のサービス | 基板組立、試作オーダー |
クイック ターン PCB 製造 (2 層 24 時間、4 層 48 時間…. 最速)
FR4、アルミニウム、フレキシブル、ロジャース、テフロン PCB 大量生産
多層プリント基板（4～32層）
少量から大量の表面実装およびスルーホール PCB アセンブリ
01005s、BGA、uBGA、CCGA CSP およびフリップ チップ
0.4mmファインピッチデバイス
プロトタイプおよび生産前の電子アセンブリ
表面実装技術 (ペーストおよびエポキシ)
PCB アセンブリのカプセル化とコンフォーマル コーティング
無鉛アセンブリ
侵入リフロー
圧入
ウェーブ/選択的ウェーブはんだ付け
両面・片面リフロー処理
リワーク・リペア（ファインピッチQFP、エリアアレイパッケージ）
機能、電気、回路内テスト
エンドツーエンドの生産プロセスを管理することにより、お客様がコア専門分野に集中できるようにします。
よくある質問：
1. どのようなサービスを提供できますか?
PCB製造、PCBアセンブリ、ラピッドプロトタイプ
2. リードタイムはどのくらいですか?
2L、4Lは最速24H、HDIボードは3WD。
3. 迅速な見積もりを取得するには?
ガーバーファイルとボードの詳細を提供してください（レイヤー、ボードの厚さ、銅の厚さ、表面処理、はんだマスクとシルクスクリーンの色、特別なリクエストがあれば、需要量などを含む）
4. どのような支払い条件がありますか?
電信送金 (T/T)
