多層の適用範囲が広い堅いプリント基板の液浸の金

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 フレキシブル リジッド PCB
最小注文数量 1個
パッケージの詳細 真空
受渡し時間 2Lと4Lの試作品なら最速24時間、HDI基板製作なら3日
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
名前 フレキシブルリジッドプリント基板 表面仕上げ イマージョンゴールド
板厚 0.8mm 銅の厚さ 0.5オンス
E-テスト 100% E テスト済み その他のサービス PCB アセンブリ、クイック ターン オーダー
PCB層 単層、両面、多層
ハイライト

リジッド プリント回路基板 0.8 mm、液浸金フレキシブル リジッド PCB、多層フレキシブル リジッド PCB

,

Immersion gold Flexible Rigid PCB

,

Multi Layer Flexible Rigid PCB

メッセージ
製品の説明

多層の適用範囲が広い堅いプリント基板の液浸の金



フレキシブルリジッドプリント基板

PCB タイプ: 適用範囲が広い堅い PCB

PCB 層: 単層、両面、多層

原材料:PI、FR4

銅の厚さ: 0.5oz、1oz、2oz、3oz、4oz、5oz

最小穴サイズ: 0.15mm

最小線幅:0.075mm/3mil

最小ライン間隔:0.075mm/3mil

形状加工:型押し、切削、レーザー加工

はんだマスク:PIはんだマスクカバーレイフィルムまたはPETはんだマスクカバーレイフィルムラミネーション(黒、赤、黄、緑など)

表面仕上げ: 浸漬スズ、メッキ ニッケル ゴールド、ENIG、OSP、浸漬銀など (主に ENIG)

特徴:密度が高い、放熱性が良い、耐熱性が高い…



PCB層 フレキシブルリジッドプリント基板
PCB表面 液浸金
PCB材料 FR-4+PI
PCBの厚さ 0.8mm
銅の厚さ 0.5オンス
最小。穴のサイズ 0.2mm
PCBプロファイル

ルーティング

PCBソルダーマスク グリーン、両面
PCBシルクスクリーン ホワイト、両面
E検定 100% E テスト済み
その他のサービス PCB アセンブリ、クイック ターン オーダー



応用PCBプリント基板:

1、電気通信
2、家電
3、セキュリティモニター
4、車両エレクトロニクス
5、スマートホーム
6、工業用制御
7、軍事および防衛

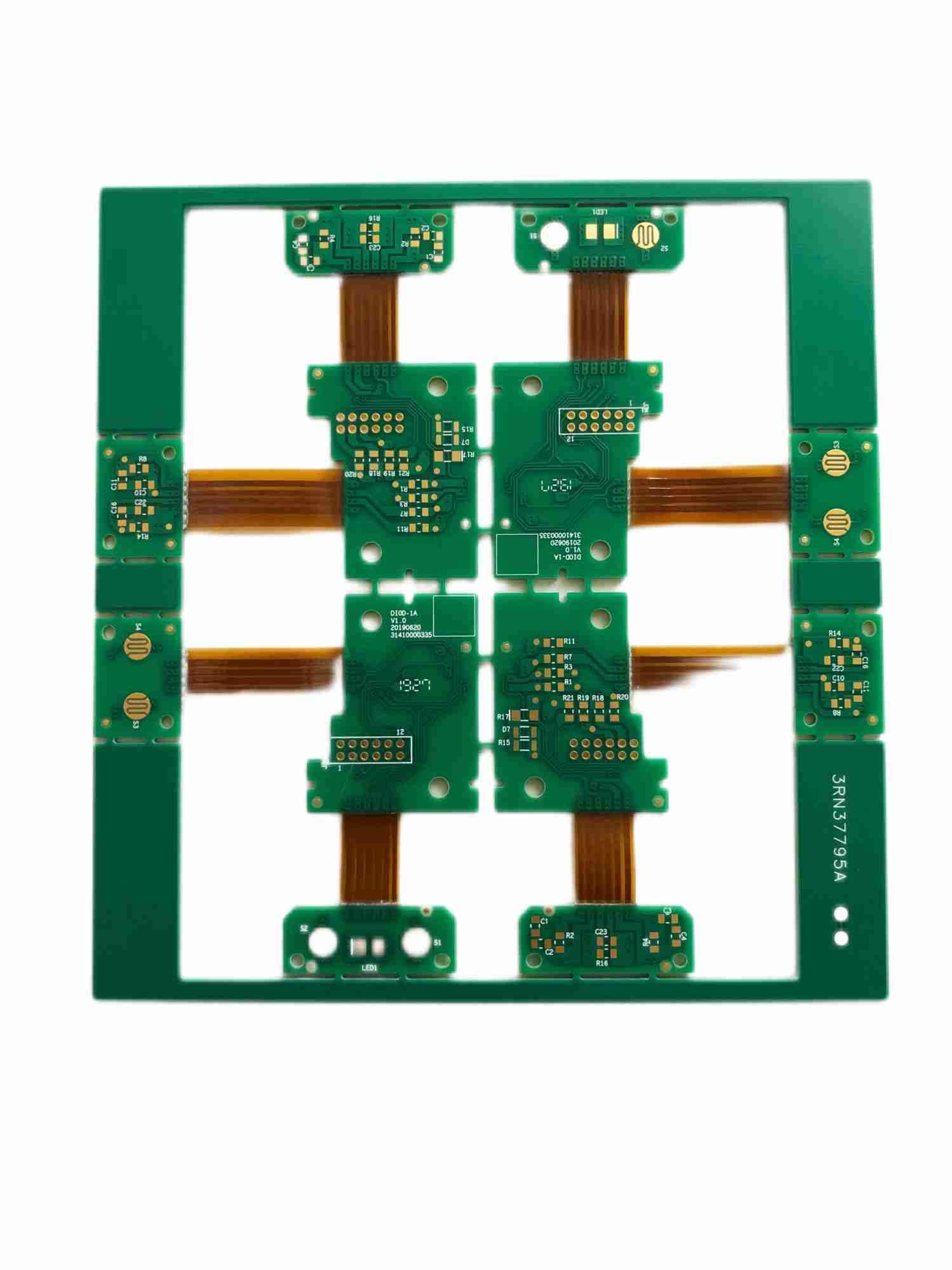

多層の適用範囲が広い堅いプリント基板の液浸の金 0



多層の適用範囲が広い堅いプリント基板の液浸の金 1







よくある質問:

1. どのようなサービスを提供できますか?

PCB製造、PCBアセンブリ、ラピッドプロトタイプ



2. リードタイムはどのくらいですか?

2L、4Lは最速24H、HDIボードは3WD。



3. 製造のために提出した PCB ファイルは安全ですか?

A: 当社はお客様の著作権を尊重し、お客様の側から書面による許可を得ない限り、お客様のファイルを使用して他人のために PCB を製造することはありません。また、これらのファイルを他の第三者と共有することもありません。また、必要に応じてクライアントと NDA を締結することもできます。
