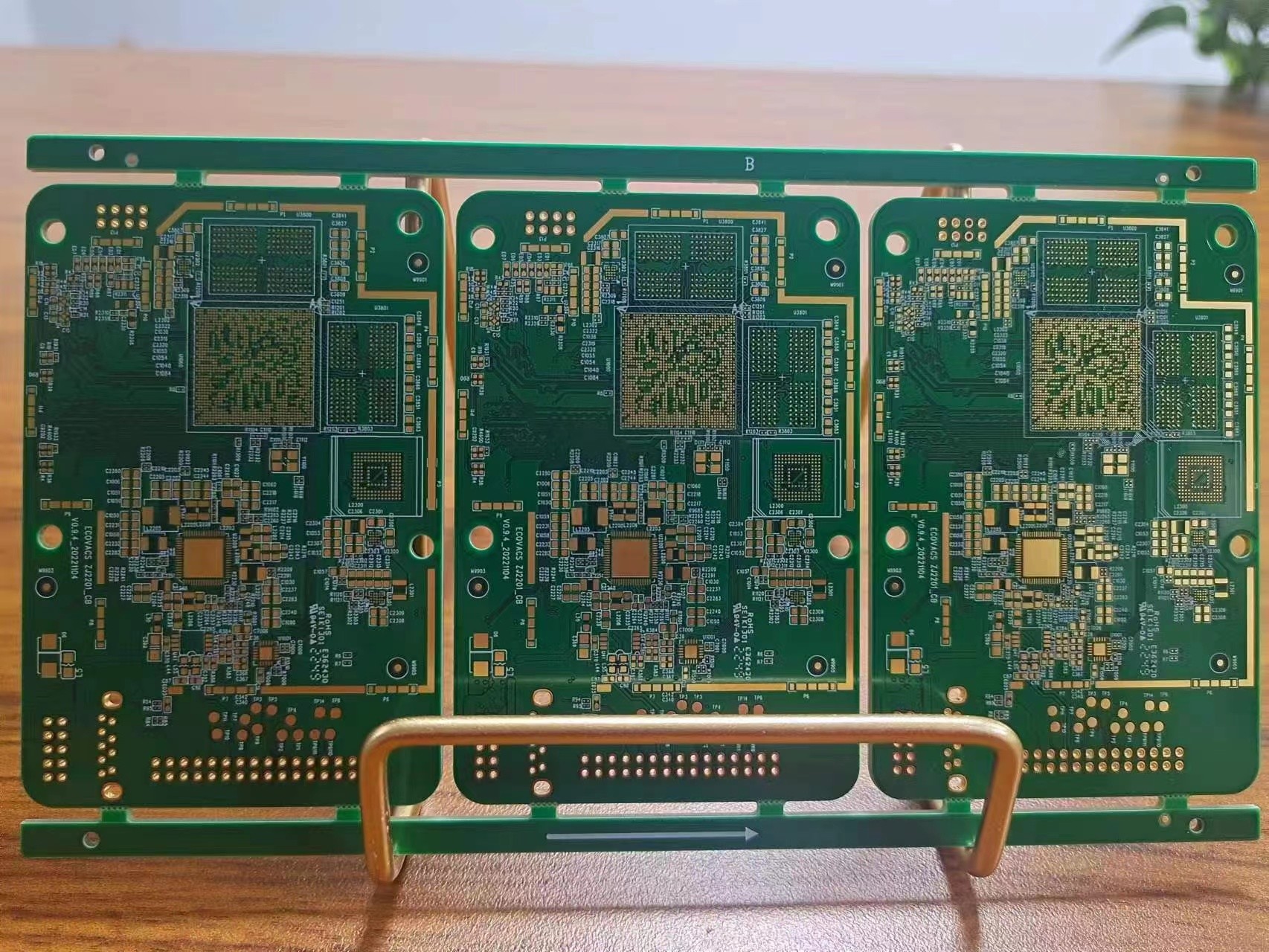

背部訓練の多層多層印刷配線基板36のまで層
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| ハイライト | 背部訓練の多層印刷配線基板,多層印刷配線基板36の層の,背部訓練多層PCB板 |
||
|---|---|---|---|
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
製品の説明
背部訓練の多層多層印刷配線基板36のまで層
ISO9001、IATF16949は多層シンセンの工場を承認した
1. 36までの層;
2. 背部訓練は信号伝達の損失を減らすことができる。
複数の層のプリント基板
2010年に創設されて、シンセンHuashengxin回路はプリント基板のための専門の製造業者である。HSX回路は大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（72時間への12hours）、また小さい容積を提供する。そのプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。
HSX回路は以上350人の労働者が、5,000以上のPCBのタイプを毎月作り出す10,000平方メートルの総生産区域を、雇うカバーする。そのプロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。
FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。
Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）
Q3:私達のPCBファイルは点検される。
:はい。あなたのデータは私達のエンジニアによって団結する点検される。技術的な問題をまたは持つために尋ねることを見つければ、私達は連絡し、問題を一緒に解決する。
Q4:私達のプロダクトは郵送物の前にテストされる。
:はい。私達は私達に試験方法を提供したら機能回路テストを提供してもよい。
Q5:PCBアセンブリ サービスを提供するか。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。
