HASL FR4 TG170の多層のプリント基板8つの層PCB
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBの層 | 8L板 | Marterial | FR4、TG170 |
|---|---|---|---|
| PCBの表面 | HASL | はんだのマスク | 二重側面のための緑色 |
| 適用 | 電子Comsumer | 調達期間 | 2Lおよび4Lのための最も速い24H |
| ハイライト | TG170多層のプリント基板,HASLの多層のプリント基板,FR4 TG170 8つの層PCB |
||
製品の説明

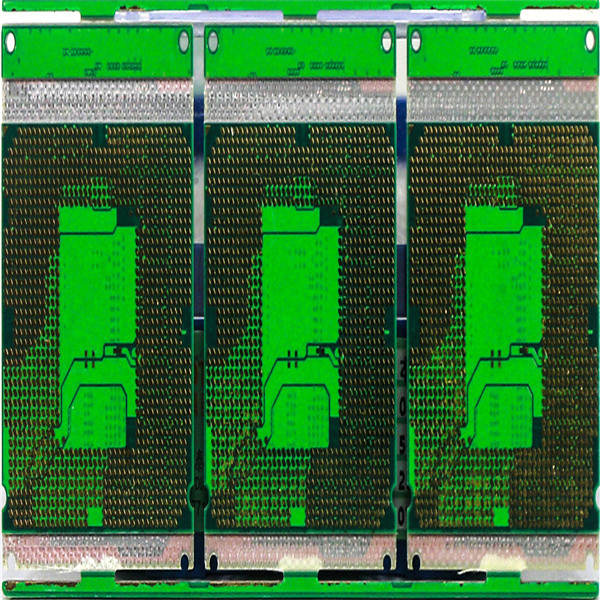

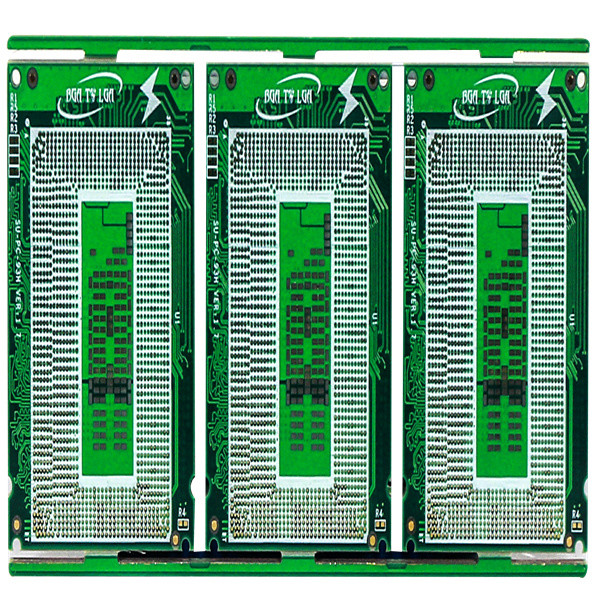

HASL FR4 TG170の多層のプリント基板8つの層PCB
多層印刷配線基板の多層のサーキット ボードFR4のプリント基板の堅いプリント基板
多層印刷配線基板
最高の層:32layer （≥20層は見直す必要がある）
最高の終わりのパネルのサイズ:740* 500 MM （>600 MMは見直す必要がある）
最低の終わりのパネルのサイズ:5 * 5mm
PCB材料:PI +FR4、FR4、ロジャース
PCBの厚さ:0.2~4.0mmはHASLの表面に（<0.2 mm、>4 mmは見直す必要がある） （板厚さの≤ 0.6mm、適用しない）
内部および外の基礎銅の銅の厚さ: 分0.3/0.5oz、最高3oz、先発4-6oz
弓およびねじれ:0.075%
Min.の穴のサイズ:0.15mm （<0.15 mmは見直す必要がある）
HDIの最低のドリル孔:0.08-0.10MM
PCBのトラック/ギャップ:3mil （0.075mm）
PCBの輪郭:Routing/V-CUT/Punching
はんだのマスクの厚さ:標準的な15-20um;高度:35um
最低のはんだのマスク橋幅: 緑4mil、他の色4.8mil
はんだのマスクの満ちる穴:0.1-0.5mm
はんだのマスクの色: 緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、等
PCBのシルクスクリーン:あなたの要求として白く、黒いそして
Peelableのマスクの厚さ:500-1000um
OSPの酸化フィルム: 0.2-0.5um
| PCBの層 | 8L |
| PCBの表面 | HASL |
| PCB材料 | FR4、TG170 |
| PCBの厚さ | 1.6 |
| Min.の穴のサイズ | 0.25mm |
| PCBのトラック/ギャップ: | 4mil |
| PCBの輪郭 |
旅程およびV-CUT |
| PCBのはんだのマスク | 緑 |
| PCBのシルクスクリーン | 白い |
| 適用 | 電子Comsumer |
| 調達期間 | 2Lおよび4Lのための最も速い24H |
FAQ:
1. どんなサービスを提供できるか。
PCBの製造、PCBアセンブリ、急速なプロトタイプ
2. どれだけ速くあなたの調達期間はあるか。
2Lおよび4L、HDI板のための3WDsのための最も速い24H。
3. 速い引用語句を得る方法か。
、要求の量、等板のgerberファイルそして細部を提供しなさい（を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求）
サンプル:
| PCBの層 | 2L |
| PCBの表面 | LF-HASL |
| PCB材料 | FR4、TG170 |
| 銅の厚さ | 1/1ozは終わった |
| PCBのはんだのマスク | 緑二重側面 |
| PCBのシルクスクリーン | 二重側面、白 |
| 量 | 15pcs、15仕事日 |
4.What支払の言葉は持っているするか。
電信送金（T/T）
