4ozは自由な多層印刷配線基板の液浸の金94V0 4uハロゲンを終えた
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | 多層プリント基板（4L） | 原料 | FR4、TG150の自由なハロゲン |
|---|---|---|---|
| 表面 | イマージョンゴールド4u」 | 厚さは終了しました | 2.0mm |
| 銅 | 4/4/4 / 4oz終了 | はんだのマスク | 緑、上面と下面 |
| 伝説 | 上および下の側面のために白い | 特別な要求 | メッキエッジ、ハロゲンフリー素材 |
| ハイライト | 4oz多層印刷配線基板,94V0多層印刷配線基板,94V0多層PCBの製作 |
||
製品の説明

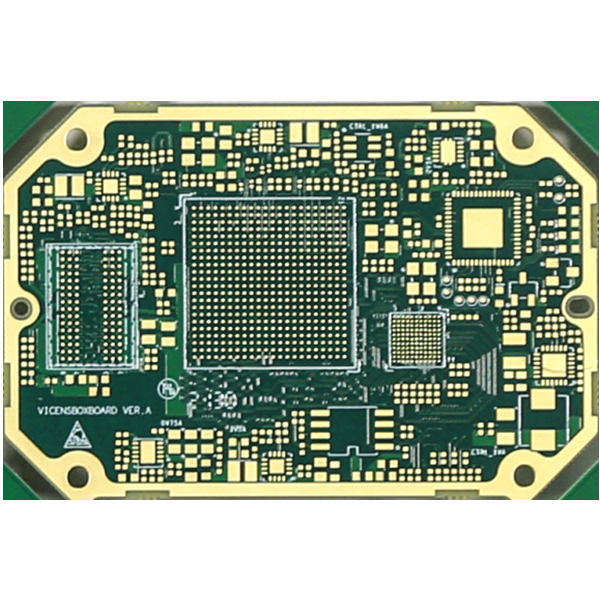

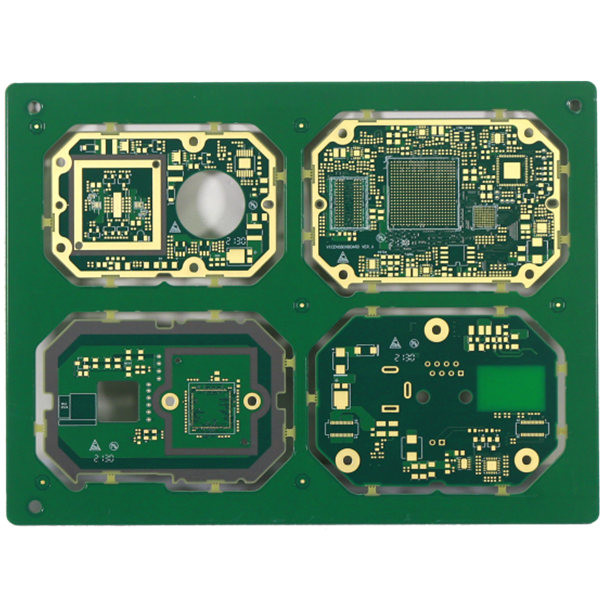

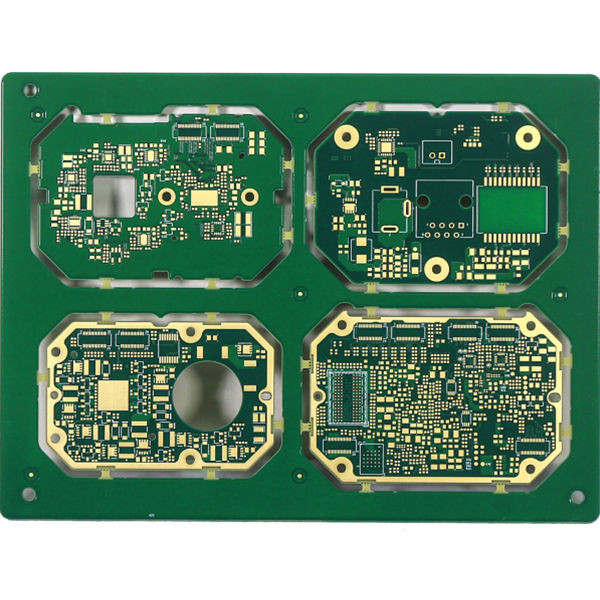

4ozは自由な多層印刷配線基板の液浸の金94V0 4uハロゲンを終えた
多層印刷配線基板多層PCBのサーキット ボードの部品の単一のサーキット ボードのめっきの端
多層印刷配線基板（4L）
板タイプ: 多層印刷配線基板（4L）
表面処理は終わった:immersionnの金4u」
終了するPCBの厚さ（mm）:2.0mm
特定の物質的な条件:UL94V0、FR4、TG150の自由なハロゲン
外の層の終了する銅の重量:4oz
終えられた銅は内部の層の重量を量る:4oz
厚さをめっきする穴を通して:25um
インピーダンス制御:はい、インピーダンス制御と
穴の小型は0.2mmである
Press-fit穴:いいえ、press-fit穴なしで
上部のはんだのマスク:緑
最下の側面のはんだのマスク:緑
上部のシルクスクリーン:白い
最下の側面のシルクスクリーン:白い
回路の輪郭/プロフィール:旅程
パネルのプロフィール:旅程
Eテスト要求:すべてはPCBs eテストされる
| PCBの層 | 多層印刷配線基板（4L） |
| PCBの表面 | Immersionnの金4u」 |
| PCB材料 | FR4、TG150の自由なハロゲン |
| PCBの厚さ | 2.0mm finished+/-10% |
| Min.の穴のサイズ | 0.2mm |
| PCBのはんだのマスク | 緑、上部および最下の側面 |
| PCBのシルクスクリーン | 白い、上部および最下の側面 |
| PCBは銅を終えた | 内部の層および外の層両方のための4oz |
| 特別な要求 | めっきの端、ハロゲン自由な材料、25um穴の銅 |
| IPCのクラス |
2 |
FAQ:
1. どんなサービスを提供できるか。
プリント基板、プリント回路実装品、急速なプロトタイプ順序
2. どれだけ速くあなたの調達期間はあるか。
速のHDI板3のWDs、2Lおよび4L堅い板最も速い24H
3. 速い引用語句を得る方法か。
、要求の量、等板のgerberファイルそして細部を提供しなさい（を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求）
サンプル:
| PCBの層 | 4L |
| PCBの表面 | ENIG |
| PCB材料 | FR4、TG135 |
| 終了する銅の厚さ | 2/2/2/2oz |
| はんだのマスク色 | 赤い二重側面 |
| シルクスクリーン | 黒い二重側面 |
| 量 | 1000pcs、2週 |
4.What支払の言葉は持っているするか。
T/T
