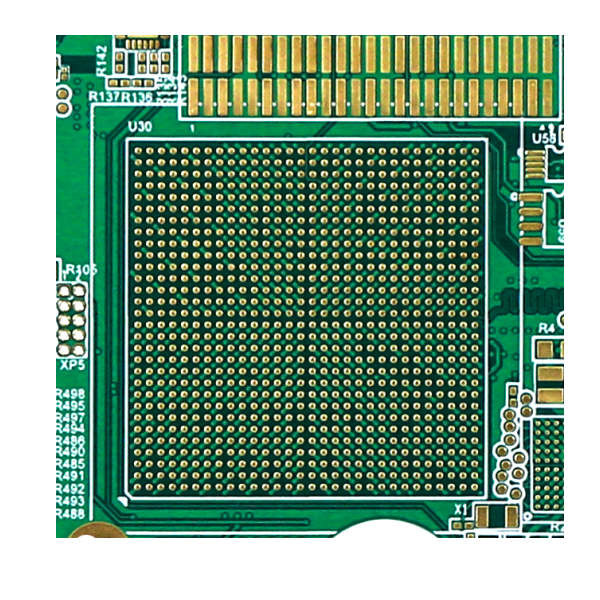

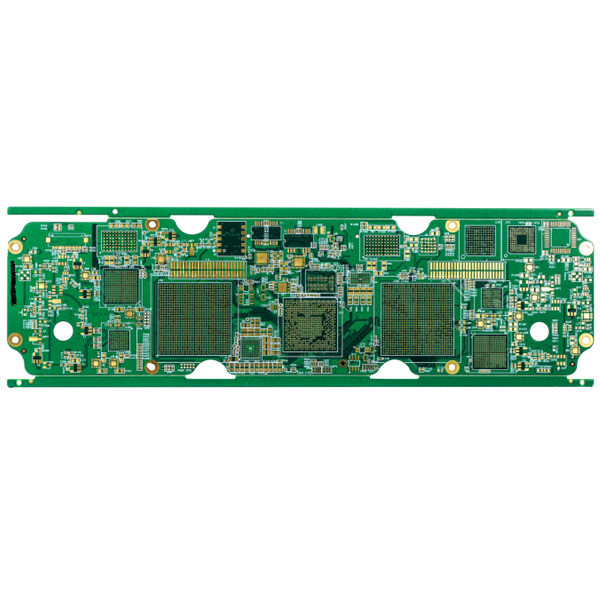

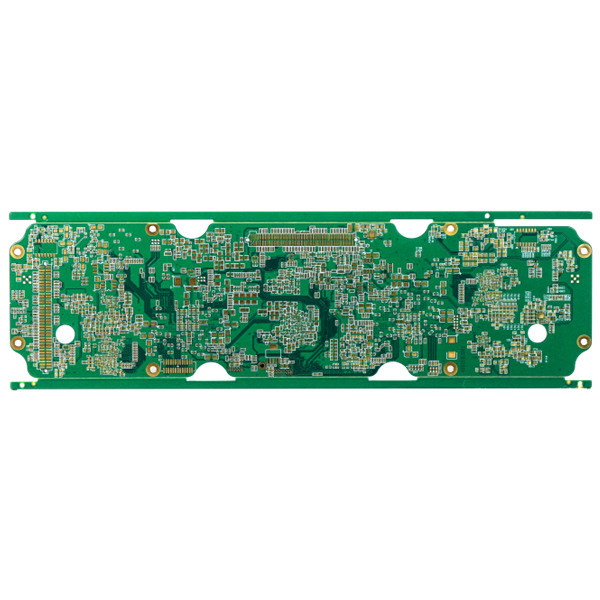

FR4 TG135の多層のサーキット ボードの液浸のAu IPCのクラス2 PCB
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 板タイプ | 多層プリント回路基板 | Marterial | FR4 TG135 |
|---|---|---|---|
| PCBの表面は終わった | 液浸のAu | はんだのマスク | 二重側面のための緑色 |
| 伝説 | 二重側面のための白い色 | 他の細部 | IPCのクラス2 |
| ハイライト | TG135多層のサーキット ボード,2mmの多層のサーキット ボード,135 IPCのクラス2 PCB |
||
製品の説明
FR4 TG135の多層のサーキット ボードの液浸のAu IPCのクラス2 PCB
多層印刷配線基板プロトタイプはプリント基板をプリント基板の順序のプリント基板
多層印刷配線基板
私達がしてもいい板の層は32に達することができる板層が20ならまたは以上20、最初は見直される必要がある。
HSXの工場の機能のパネルのサイズは最高の740x500mm、パネルのサイズが600mmより大きいとき、それ検討である最初は必要があるであるが。 そして私達が達してもいい最低のパネルのサイズは5*5mmである。
標準的な材料はFR4を、ロジャース、Isolaの高いTG材料、反CAF材料等含んでいる。
私達が達してもいいPCBの厚さはより4mmのから、板が最初は評価される必要がある板厚さが0.2mmより低い、または非常にであるとき0.2mmから4.0mm。（PS。板厚さは等しいとまたは0.6mm以下とき、HASLの表面に終わった適用しない）
内部および外の層の基盤の銅の厚さは最も小さい0.3/0.5ozおよび最高3ozである。
0.15mmは穴のサイズが0.15mmより小さいとき工場のminumunの穴のサイズの機能、板最初は見直される必要があるである。
工場の標準的なはんだは厚さに抵抗するためにfrom15へ20umである。
はんだの緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い含むために抵抗するためにそして顧客として色は指定する。
legedの色は白く、黒い含み、顧客として指定する。
| PCBの層 | 4L （多層印刷配線基板） |
| PCBの表面 | 液浸のAu |
| PCB材料 | FR4、TG135 |
| PCBの厚さ | 2.0mm |
| Min.の穴のサイズ | 0.15mm |
| パネルごとの単位 | パネルごとの1単位 |
| PCBのプロフィール |
旅程およびV-CUT |
| PCBのはんだのマスク | 緑、両側 |
| PCBのシルクスクリーン | の両側白い |
| 穴の許容 | PTHの± 0.075 mm、およびNPTHの± 0.05 mm |
| 他の細部 | IPCのクラス2 |
FAQ:
1. どんなサービスを提供できるか。
PCBの製造、PCBアセンブリ、急速なプロトタイプ
2. どれだけ速くあなたの調達期間はあるか。
2Lおよび4L、HDI板のための3WDsのための最も速い24H。
3. 速い引用語句を得る方法か。
、要求の量、等板のgerberファイルそして細部を提供しなさい（を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求）
サンプル:
| PCBの層 | 2L |
| PCBの表面 | LF-HASL |
| PCB材料 | FR4、TG170 |
| 銅の厚さ | 1/1ozは終わった |
| PCBのはんだのマスク | 緑二重側面 |
| PCBのシルクスクリーン | 二重側面、白 |
| 量 | 15pcs、15仕事日 |
4.What支払の言葉は持っているするか。
電信送金（T/T）
