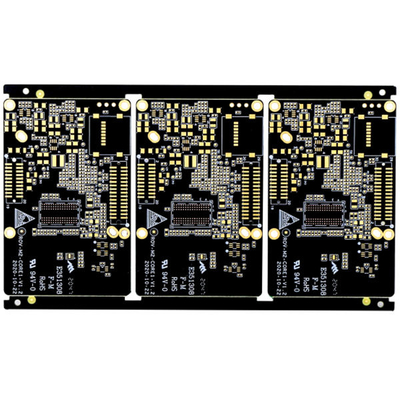

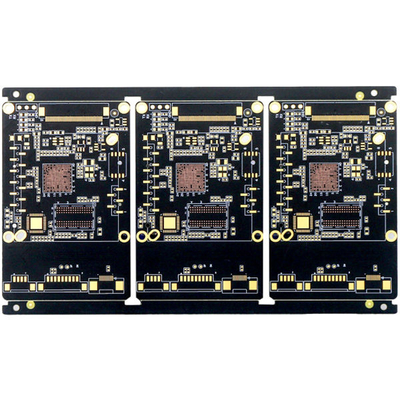

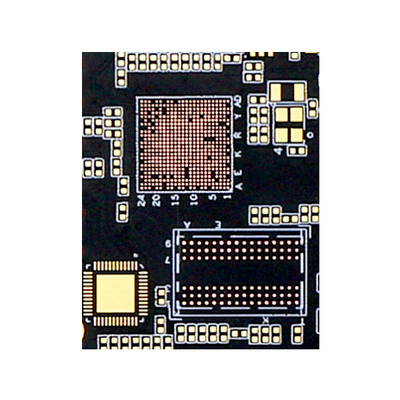

高密度結合HDI PCB板3oz 2.4mm 14の層の黒色

試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xPCBの名前 | 14L 2+N+2 HDI PCB | Marterial | FR-4、TG170+Rogers |
---|---|---|---|
ボードレイヤー | 14L | 板厚さ | 2.4mm |
外終了する銅の重量 | 3oz | 内部内部銅の重量 | 3oz |
はんだのマスク | 黒い色 | 最も小さい穴のサイズ | 0.1mm |
Vias盲目/Burried | はい | 適用 | 医療機器 |
ハイライト | 3oz HDI PCB板,2.4mm HDI PCB板,3oz高密度PCB |
高密度結合HDI PCB板3oz 2.4mm 14の層の黒色
HDI PCB板高密度結合HDI板PCBの製造業サービス黒いPCB板
14L 2+N+2 HDI PCB
HDI PCBは微妙な一線、より近いスペースおよびより密な配線によって高密度結合のプリント基板の省略、それら特徴付けられるである。
HDI板のために従来のサーキット ボードより自身の高い回路密度は穴および捕獲のパッドを通して、設計より小さく、またより高い関係のパッド密度が含まれることができる。それらは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。
HDI板は広範囲企業に、デジタル装置のような、スマートフォンsおよびタブレット、自動車、航空機および他の車プロダクト加えられる。
HDI板旋回待避:
レーザーのmicroviaそして機械埋められた中心の1+N+1を経て。「1つは「集結」か中心の各側面の順次ラミネーションを表す。
i+N+i (i>=2) PCBsは2つをまたはもっと高密度結合の層の「集結」含んでいる。異なった層のMicroviasはぐらつくか、または積み重ねることができる。銅は積み重ねられたmicroviaの構造を挑戦的な設計でよく見られる満たした。
HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス(時間12時間のto72)、また小さい容積を提供する。プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。
層の計算: | 14の層 | サーキット ボードの積層物: | FR4 TG170 +ロジャース |
別の銅の厚さ: | 2oz内部の基盤および2oz外の終了する | 厚のPCB板: | 2.4 MM |
最も小さい機械ドリル孔: | 0.1 mm | Min.ラインdistandce/スペース: | 0.05mm |
はんだのマスク色: | 黒い色KSM | 伝説の色: | 白い色 |
PCBの表面は終わった: | 液浸の金2u | 板プロフィール: | Milling+Vカット |
PCB板塗布: | 科学および教育 | ||
特別な条件の要求: | HDIはviasおよび盲目のviasの自由な/満ちて、めっきされたインピーダンス制御/樹脂/halogenの上のツー ステップの積み重ねを埋めた |
FAQ:
1. どんなサービスを提供できるか。
PCBの製造、PCBアセンブリ、急速なプロトタイプ
2. どれだけ速くあなたの調達期間はあるか。
2Lおよび4L、HDI板のための3WDsのための最も速い24H。
3. 速い引用語句を得る方法か。
、要求の量、等板のgerberファイルそして細部を提供しなさい(を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求)
サンプル:
PCBの層 | 6L |
PCBの表面 | 液浸の金 |
PCB材料 | FR4、TG170 |
銅の厚さ | 3/3/3/3/3/3ozは終わった |
PCBのはんだのマスク | 二重側面、黒 |
PCBのシルクスクリーン | 二重側面、白 |
特別な条件 | 重い銅3OZ/smallライン スペースおよびギャップ:3/3mil |
4.What支払の言葉は持っているするか。
電信送金(T/T)
