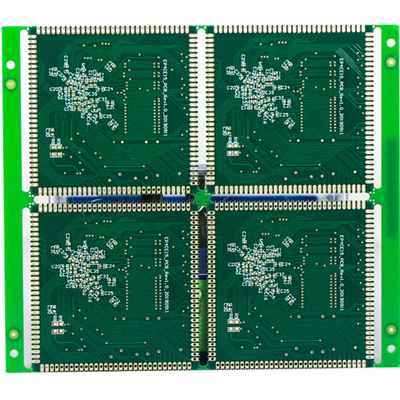

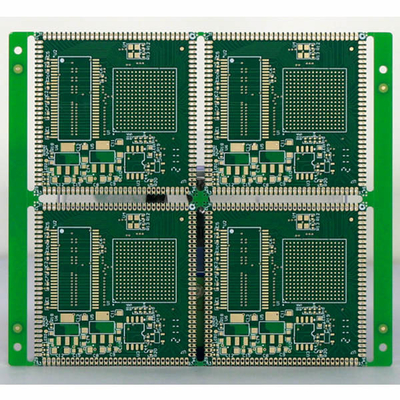

2.0mmの緑のはんだのマスクのHdi PCBの設計1.5oz 4つの層の液浸の金3u
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBの名前 | 4L 2+N+2 HDI PCB | Marterial | FR-4、S1000-2M |
|---|---|---|---|
| ボードレイヤー | 4L | 板厚さ | 2.0mm |
| 外終了する銅の重量 | 1.5oz | 内部内部銅の重量 | 1oz |
| はんだのマスク | 緑のはんだのマスク | 最も小さい穴のサイズ | 0.1mm |
| ハイライト | 1.5oz Hdi PCBの設計,2.0mm 1.5oz Hdi PCBの設計,1.5oz結合PCB |
||
製品の説明
2.0mmの緑のはんだのマスクのHdi PCBの設計1.5oz 4つの層の液浸の金3u
電子PCB板緑PCB板を製造するHDI PCB板PCB板製作PCB板
4L 2+N+2 HDI PCB
HDI PCBは微妙な一線、より近いスペースおよびより密な配線によって高密度結合のプリント基板の省略、それら特徴付けられるである。
HDI板のために従来のサーキット ボードより自身の高い回路密度は穴および捕獲のパッドを通して、設計より小さく、またより高い関係のパッド密度が含まれることができる。それらは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。
HDI板は広範囲企業に、デジタル装置のような、smartphonesおよびタブレット、自動車、航空機および他の車プロダクト加えられる。
HDI板旋回待避:
レーザーのmicroviaそして機械埋められた中心の1+N+1を経て。「1つは「集結」か中心の各側面の順次ラミネーションを表す。
i+N+i （i>=2） PCBsは2つをまたはもっと高密度結合の層の「集結」含んでいる。異なった層のMicroviasはぐらつくか、または積み重ねることができる。銅は積み重ねられたmicroviaの構造を挑戦的な設計でよく見られる満たした。
HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（時間12時間のto72）、また小さい容積を提供する。プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。HSXは高教育があり、ベテランのチームおよび高度の生産設備を所有する。
| PCBの層 | 4L 2+N+2 | PCB材料 | FR4 S1000-2M |
| 銅の厚さ | 1.5/1/1/1.5ozは終わった | PCBの厚さ | 2.0MM |
| Min.の穴のサイズ | 0.1mm | Min.PCBのトラック/ギャップ: | 3mil |
| PCBのはんだのマスク | 緑 | PCBのシルクスクリーン | 白い |
| PCBの表面は終わった | 液浸の金3u | PCBの輪郭 | Routing/Vカット |
| 適用 | 産業制御プロダクト | ||
| 特別な条件: | 0.25mm BGA/FR-4+PI | ||
FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。
Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）
Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。
Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。
Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日
