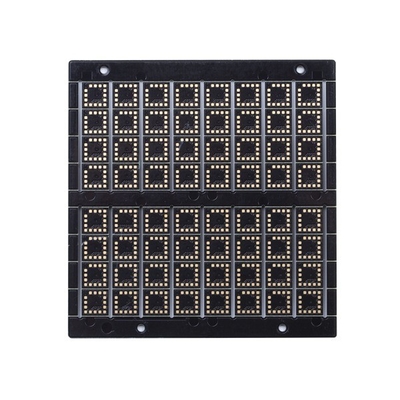

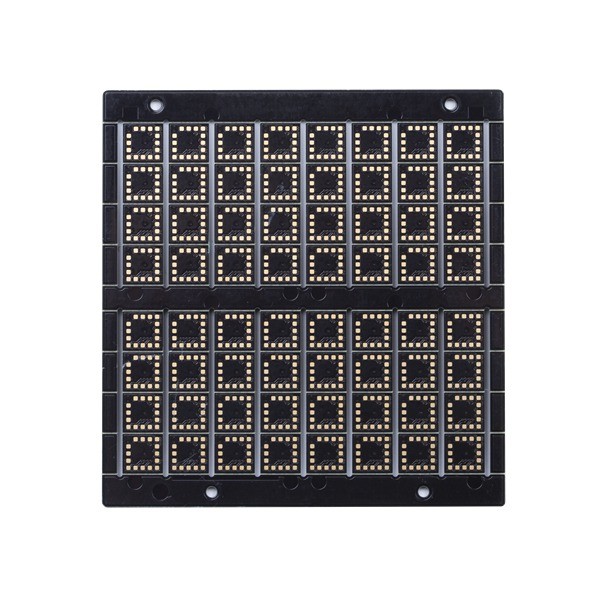

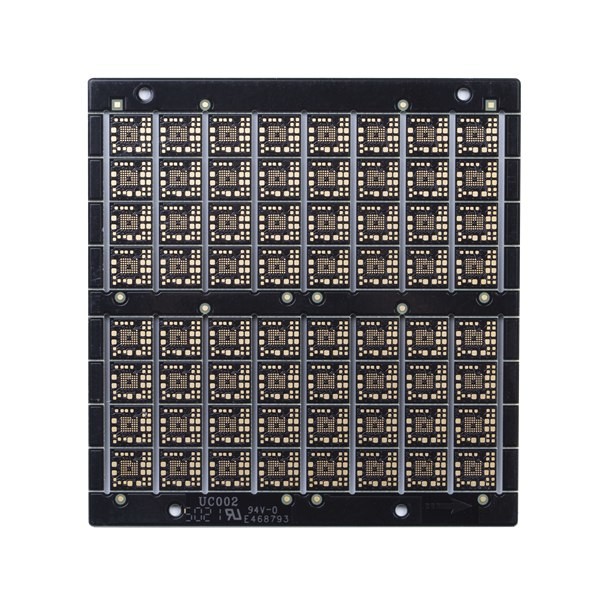

1oz 4つの層PCB板電子PCBアセンブリ高密度結合1.0mm
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBの名前 | 4L 1+N+1 HDI板 | Marterial | FR-4、SHENGYI |
|---|---|---|---|
| ボードレイヤー | 4L | 板厚さ | 1.0mm |
| 外終了する銅の重量 | 1oz | 内部内部銅の重量 | Hozの基盤 |
| はんだのマスク | 黒いはんだのマスク | 最も小さい機械ドリル孔 | 0.3mm |
| 特別な要求 | 埋められた盲目のviasは、1つのステップ積み重なる | 適用 | コミュニケーション プロダクト |
| ハイライト | 1oz 4つの層PCB板,ISO9001 4つの層PCB板,1oz 4L電子PCBアセンブリ |
||
製品の説明
1oz 4つの層PCB板電子PCBアセンブリ高密度結合1.0mm
HDI PCB板は4つの層PCB板電子PCBアセンブリ高密度結合プリント基板を
4L 1+N+1 HDI板
またHDI板と呼ばれる高密度結合のプリント基板は微妙な一線、より近いスペースおよびより密な配線によって特徴付けられる。
HDIは自身のより高い回路密度に乗る、設計は穴および捕獲のパッドを通してだけでなく、より小さく、またより高い関係のパッド密度が含まれることができる。それらは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。
HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（時間12時間のto72）、また小さい容積を提供する。
プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。HSXは高教育があり、ベテランのチームおよび高度の生産設備を所有する。
HSXの工場の機能のパネルのサイズは最高の740x500mm、パネルのサイズが600mmより大きいとき、それ検討である最初は必要があるであるが。そして私達が達してもいい最低のパネルのサイズは5*5mmである。
私達が達してもいいPCBの厚さはより4mmのから、板が最初は評価される必要がある板厚さが0.2mmより低い、または非常にであるとき0.2mmから4.0mm。（PS。板厚さは等しいとまたは0.6mm以下とき、HASLの表面に終わった適用しない）
内部および外の層の基盤の銅の厚さは最も小さい0.3/0.5ozおよび最高3ozである。
0.15mmは穴のサイズが0.15mmより小さいとき工場のminumunの穴のサイズの機能、板最初は見直される必要があるである。
はんだの緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い含むために抵抗するためにそして顧客として色は指定する。
legedの色は白く、黒い含み、顧客として指定する。
| 積層のタイプ/ブランド: | Shengyi FR4 | サーキット ボードの層: | 4つの層 |
| 厚のPCB板: | 1.0 MM | 別の銅の厚さ: | 1/H/H/1OZ |
| 最も小さい機械ドリル孔: | 0.3 mm | 終了する板プロフィール: | 製粉およびV-CUT |
| 細部に抵抗するためにはんだ付けしなさい: | YEYOの黒色 | 最も小さいライン間隔/スペース: | 4/4mil |
| 伝説の細部: | 白い | 表面の細部: | 液浸の金 |
| 特別な要求/注目: | HDIはviasおよび盲目のviasの満ちて、めっきされた/impedanceの制御/樹脂の上の1つのステップ積み重ねを埋めた | ||
| サーキット ボードの使用法: | コミュニケーション | ||
FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。
Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）
Q3:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。
Q4:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日
Q5:あなたの最少順序の量は何であるか。
:MOQ.Theの量が影響を与える価格だけにない。
Q6. 速い引用語句を得る方法か。
、要求の量、等板のgerberファイルそして細部を提供しなさい（を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求）
サンプル:
| PCBのタイプ | 4L多層PCB |
| 終わる表面 | LF-HASL |
| 基材 | FR4、TG170 |
| 銅の厚さ | 1oz内部の基盤、1ozは銅を終えた |
| PCBのはんだのマスク | 両側のための緑 |
| PCBのシルクスクリーン | 両側のために白い |
| 特別な条件 | 樹脂のプラグ穴/めっきの端、金指の厚さ30u」 |
