2.0mm 14層HDI PCB板プロトタイプFR4 TG170緑のはんだのマスク

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 126105
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの名前 14L 1+N+1 HDI板 Marterial FR-4、TG170
ボードレイヤー 14L 板厚さ 2.0mm
外終了する銅の重量 1oz 内部内部銅の重量 Hozの基盤
はんだのマスク 最も小さい機械ドリル孔 0.2MM
特別な要求 インピーダンス制御/樹脂満たされ、めっきされたover/0.25mm BGA 適用 デジタル プロダクト
ハイライト

2.0mm HDI PCB板

,

14L HDI PCB板

,

2.0mm 14の層PCB

メッセージ
製品の説明

2.0mm 14層HDI PCB板プロトタイプFR4 TG170緑のはんだのマスク



HDI PCB板14層PCB板緑PCB板プロトタイプ サーキット ボード プロトタイプ サーキット ボードFR4 PCB板



14L 1+N+1 HDI板



またHDI板と呼ばれる高密度結合のプリント基板は微妙な一線、より近いスペースおよびより密な配線によって特徴付けられる。



HDIは自身のより高い回路密度に乗る、設計は穴および捕獲のパッドを通してだけでなく、より小さく、またより高い関係のパッド密度が含まれることができる。それらは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。



HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス(時間12時間のto72)、また小さい容積を提供する。



HSXの工場の機能のパネルのサイズは最高の740x500mm、パネルのサイズが600mmより大きいとき、それ検討である最初は必要があるであるが。そして私達が達してもいい最低のパネルのサイズは5*5mmである。



私達が達してもいいPCBの厚さはより4mmのから、板を最初は評価する必要がある板厚さが0.2mmより小さければ、または大きくである0.2mmから4.0mm (PS。 板なら厚さ



工場のminumunの穴のサイズの機能は穴のサイズが0.15mmより小さければ、0.15mm板を最初は見直す必要があるである。



はんだのマスク色は、赤い、マットの緑、白いマットの緑、青い、マットの青、黒い、マットの黒い等含んでいる。



legedの色は白い、黒い等含んでいる。





サーキット ボードの層の計算: 14L サーキット ボードの積層物: FR4 TG170
層は厚く銅張りにする: 外1oz内部H oz 板厚さ: 2.0MM
最も小さい穴のサイズ: 0.20mm 最も小さいPCBのトラック/ギャップ: 4/6mil
はんだのマスク色: TAIYOの緑 シルク スクリーン色: 白い
PCBの表面は終わった: 液浸の金 板プロフィール: 旅程
PCB板塗布: デジタル プロダクト
特別な条件の要求: HDIはviasおよび盲目のviasの/impedance制御/樹脂満たされ、めっきされたover/0.25mm BGAの上の1つのステップ積み重ねを埋めた

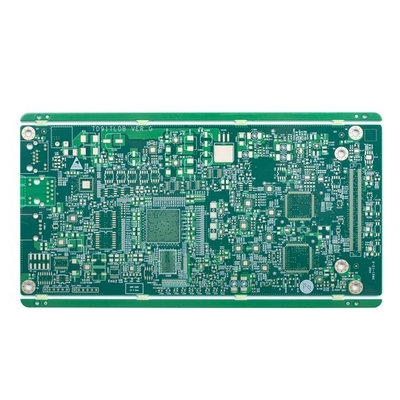

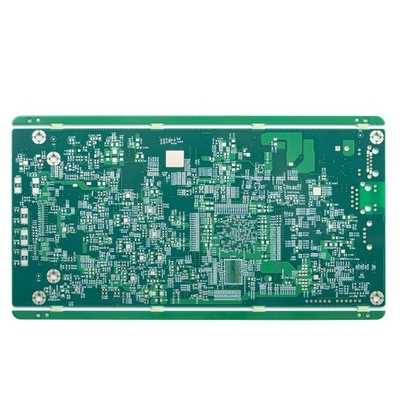

2.0mm 14層HDI PCB板プロトタイプFR4 TG170緑のはんだのマスク 02.0mm 14層HDI PCB板プロトタイプFR4 TG170緑のはんだのマスク 1

FAQ:

Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。



Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ (.TGZ)



Q3:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。



Q4:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日



Q5:あなたの最少順序の量は何であるか。
:MOQ.Theの量が影響を与える価格だけにない。





Q6. 速い引用語句を得る方法か。

、要求の量、等板のgerberファイルそして細部を提供しなさい(を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求)

サンプル:

PCBのタイプ 4L多層PCB
終わる表面 LF-HASL
基材 FR4、TG170
銅の厚さ 1oz内部の基盤、1ozは銅を終えた
PCBのはんだのマスク 両側のための緑
PCBのシルクスクリーン 両側のために白い
特別な条件 樹脂のプラグ穴/めっきの端、金指の厚さ30u」
