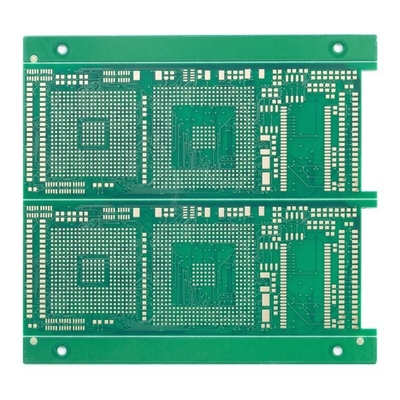

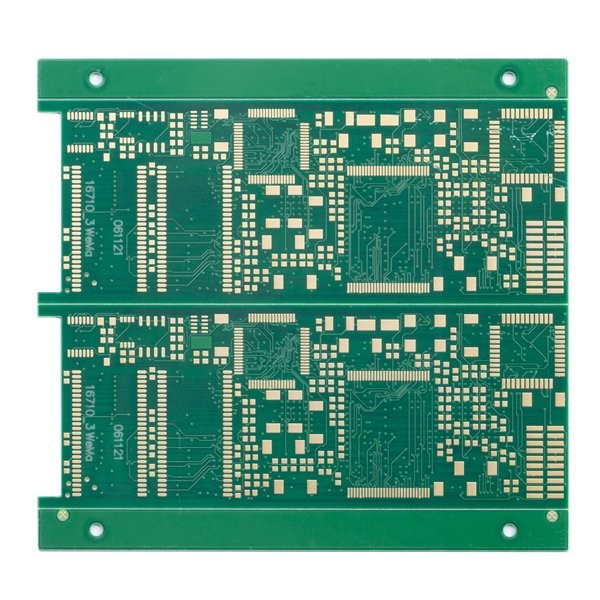

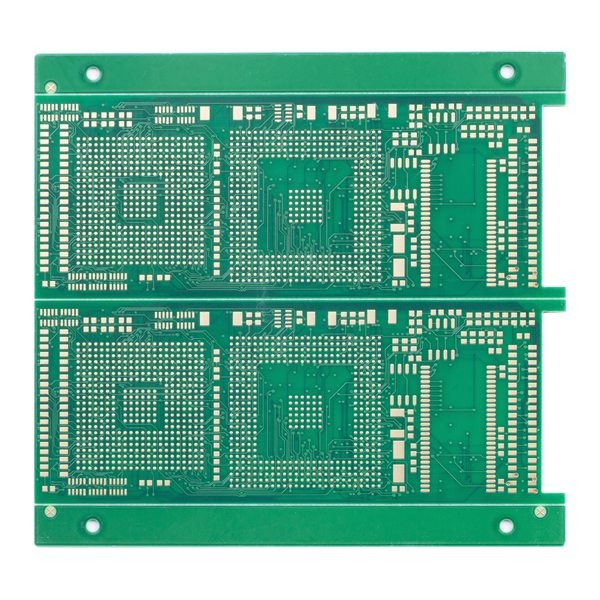

多層HDI PCB板0.9mm 8つの層PCBの製作の緑のはんだのマスク
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBの名前 | 8L 2+N+2 HDI板 | Marterial | FR-4、TG170 |
|---|---|---|---|
| ボードレイヤー | 8L | 板厚さ | 0.9mm |
| 銅の厚さ | 1/H/1/1/H/H/H/1 OZ | Min.PCBのトラック/ギャップ | 3/3mil |
| はんだのマスク | 緑 | 最も小さい機械ドリル孔 | 0.15mm |
| 特別な要求 | HDIはviasを埋め、ツー ステップ盲目のviasは積み重なる | 適用 | 産業制御 |
| ハイライト | ISO9001 HDI PCB板,0.9mm HDI PCB板,0.9mm 8つの層PCBの製作 |
||
製品の説明
多層HDI PCB板0.9mm 8つの層PCBの製作の緑のはんだのマスク
HDI PCB板多層PCB板8層PCB板HDI板中国PCBアセンブリPCBの製作サービスPCBのアッセンブリ
8L 2+N+2 HDI板
HDI PCBは微妙な一線、より近いスペースおよびより密な配線によって高密度結合のプリント基板を、それら特徴付けられる意味する。
従来のサーキット ボード、HDI PCBの設計より高い回路密度が原因で穴および捕獲のパッドを通してより小さく、またより高い関係のパッド密度を含むことができる。HDI PCBは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。
HDI板旋回待避:
レーザーのmicroviaそして機械埋められた中心の1+N+1を経て。「1つは「集結」か中心の各側面の順次ラミネーションを表す。
i+N+i （i>=2） PCBsは2つをまたはもっと高密度結合の層の「集結」含んでいる。異なった層のMicroviasはぐらつくか、または積み重ねることができる。銅は積み重ねられたmicroviaの構造を挑戦的な設計でよく見られる満たした。
| PCBの層 | 8L | PCB材料 | FR4 TG170 |
| 銅の厚さ | 1/H/1/1/H/H/H/1 OZ | PCBの厚さ | 0.9MM |
| Min.の穴のサイズ | 0.15mm | Min.PCBのトラック/ギャップ: | 3/3mil |
| PCBのはんだのマスク | 緑 | PCBのシルクスクリーン | 白い |
| PCBの表面は終わった | 液浸の金 | PCBの輪郭 | Routing/Vカット |
| 適用 | 産業制御 | ||
| 特別な条件: | 小さいライン スペースおよびギャップ:3/3mil/HDIはviasおよび盲目のviasのツー ステップの積み重ね/minを埋めた。穴のサイズ0.15mm/impedance制御/樹脂満たされ、めっきされたover/0.25mm BGAによって | ||
FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。
Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）
Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。
Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。
Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日
Q6:どんな支払を受け入れるか。
:電信送金（T/T）または信用状（L/C）またはPaypal （小さい価値のためにだけ500usdよりより少なく）
Q7:郵送物の方法は何であるか。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。
Q8:あなたの最低順序量は何であるか。
:MOQ.Theの量は価格だけに影響を与えない。RFQのための私達に連絡しなさい。
