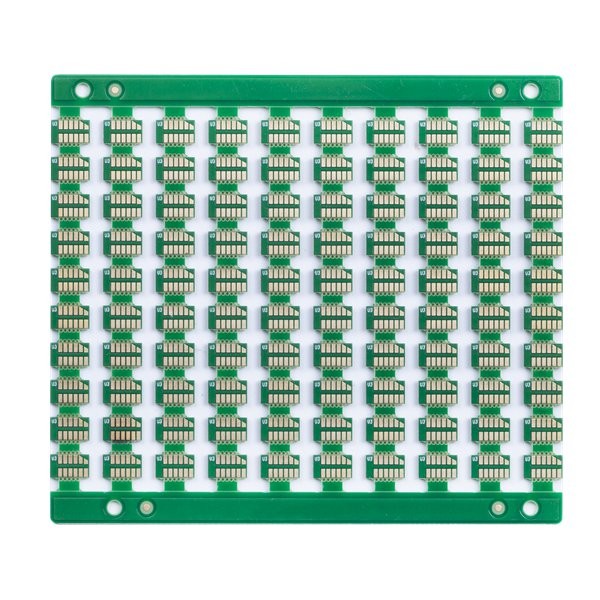

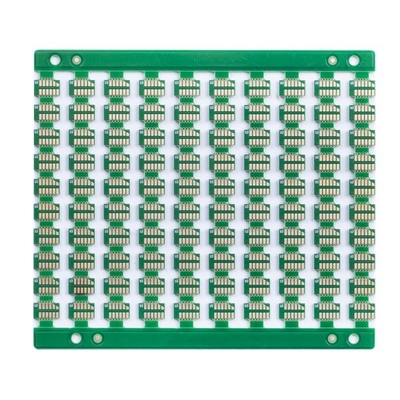

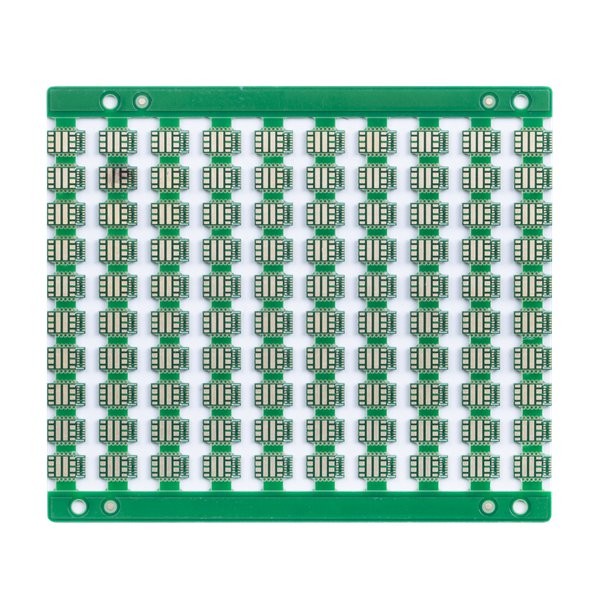

1.6mm高密度PCB 4milの電子回路板FR4 TG170

1.6mm高密度PCB 4milの電子回路板FR4 TG170

HDI PCB板電子PCB板プリント基板 アセンブリはプリント基板 アセンブリを整備する

4L 1+N+1 HDI板

HDI PCBは微妙な一線、より近いスペースおよびより密な配線によって高密度結合のプリント基板を、それら特徴付けられる意味する。
従来のサーキット ボード、HDI PCBの設計より高い回路密度が原因で穴および捕獲のパッドを通してより小さく、またより高い関係のパッド密度を含むことができる。HDI PCBは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。

HDI板旋回待避:
レーザーのmicroviaそして機械埋められた中心の1+N+1を経て。「1つは「集結」か中心の各側面の順次ラミネーションを表す。
i+N+i （i>=2） PCBsは2つをまたはもっと高密度結合の層の「集結」含んでいる。異なった層のMicroviasはぐらつくか、または積み重ねることができる。銅は積み重ねられたmicroviaの構造を挑戦的な設計でよく見られる満たした。

HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（時間12時間のto72）、また小さい容積を提供する。プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。

FAQ:
Q1:どんなサービスを提供するでしようか。
:PCBの製造、PCBアセンブリ、急速なプロトタイプ順序、等

Q2:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。

Q3:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日

Q4:私達のプロダクトは郵送物の前にテストされる。
:はい。私達は私達に試験方法を提供したら機能回路テストを提供してもよい。

Q5:速い引用語句を得る方法か。
:、要求の量、等板のgerberファイルそして細部を提供しなさい（を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求）
サンプル:
PCBの層:2L/4L/6L/8L/10L/12L
PCB材料/基材:FR4、TG170;FR、SHENGYI/FR4、IT180A;Rogers+FR4 TG170;FR4+PI
銅の厚さ:1/1ozは終わった;2/2ozは終わった;1/1/1/1ozは終わった;2/2/2/2ozは終わった;1oz内部の基盤および1oz外の終了する;
PCBのはんだのマスクのはんだのマスク色:両側のための緑;両側のための青;両側のために黒くしなさい;両側のために白い
PCBのシルクスクリーン:二重側面、白;N/A;両側のために黒くしなさい
量:15pcs、5仕事日;1000pcs、14仕事日;
