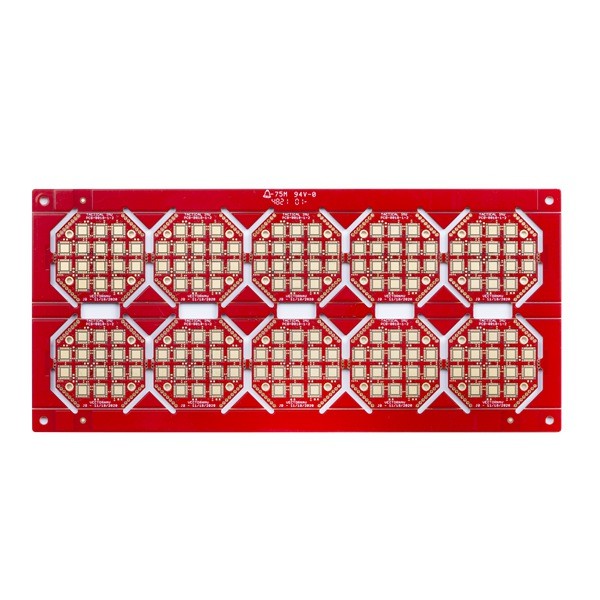

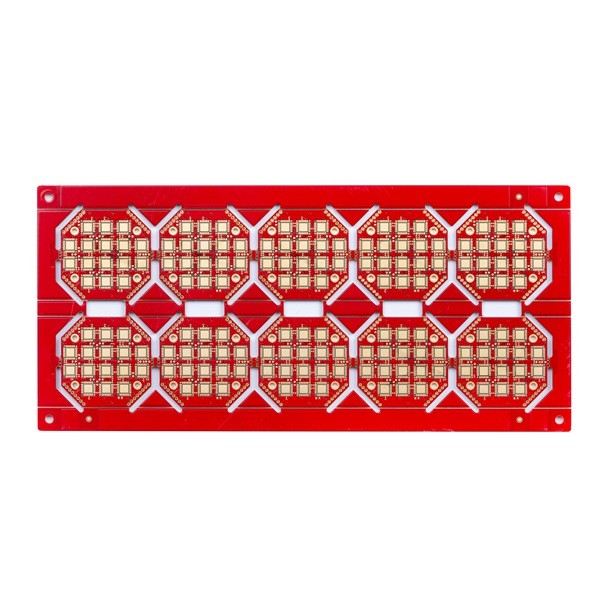

6L 1+N+1 HDIのプリント基板

HDI PCBは微妙な一線、より近いスペースおよびより密な配線によって高密度結合のプリント基板を、それら特徴付けられる意味する。
従来のサーキット ボード、HDI PCBの設計より高い回路密度が原因で穴および捕獲のパッドを通してより小さく、またより高い関係のパッド密度を含むことができる。HDI PCBは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。

HDI板旋回待避:
レーザーのmicroviaそして機械埋められた中心の1+N+1を経て。「1つは「集結」か中心の各側面の順次ラミネーションを表す。
i+N+i （i>=2） PCBsは2つをまたはもっと高密度結合の層の「集結」含んでいる。異なった層のMicroviasはぐらつくか、または積み重ねることができる。銅は積み重ねられたmicroviaの構造を挑戦的な設計でよく見られる満たした。

HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（時間12時間のto72）、また小さい容積を提供する。プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。

FAQ:
Q1:PCBアセンブリ サービスおよび部品の調達を提供するでしようか。
:はい、私達はまた要求なら部品の調達およびPCBアセンブリ サービス、また箱の造りを提供できる。

Q2:どの国を使用したか。
:米国、カナダ、イタリア、ドイツ、イギリス、スペイン、フランス、ロシア、イラン、トルコ、チェコ、オーストリア、オーストラリア、ブラジル、日本、インド等。

Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。

Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。

Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日
