PCBの名前 6L 1+N+1HDI板 Marterial FR4 S1000-2 TG170
終わる表面 液浸の金 板厚さ 1.2mm
銅の厚さ 1/1/1/1/1/1OZ Min.PCBのトラック/ギャップ 6/4mil
はんだのマスク TAIYOグリーン 最も小さい機械ドリル孔 0.25mm
特別な要求 HDIはviasを埋め、盲目のviasは、1つのステップ積み重なる Applicationcommunicationsプロダクト コミュニケーション プロダクト
ハイライト

1.2mm TG170 HDI PCB板

,

4mil TG170 HDI PCB板

,

4mil 1.2mmの携帯電話PCB

メッセージ
製品の説明

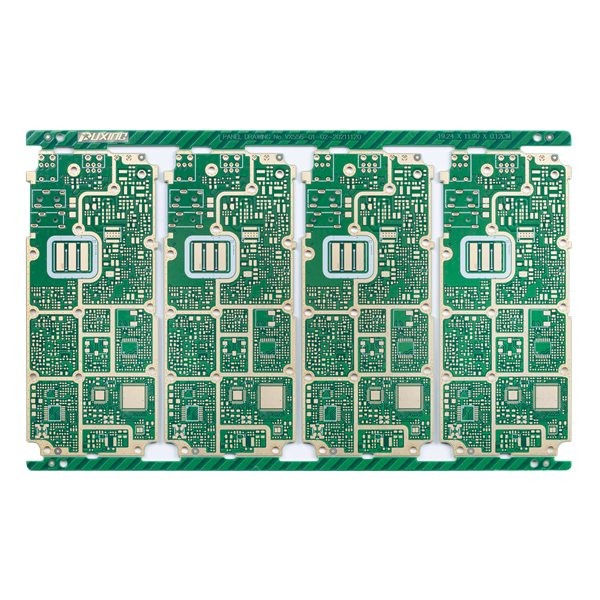

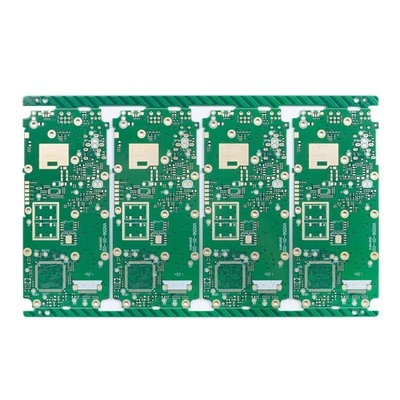

インピーダンス制御HDI PCB板1.2mm 4mil携帯電話PCB



HDI PCB板HDIはViasおよび盲目のVias Hdi板インピーダンス制御携帯電話PCB板を埋めた



6L 1+N+1 HDI板



HDI PCBは微妙な一線、より近いスペースおよびより密な配線によって高密度結合のプリント基板の省略、それら特徴付けられるである。



高密度結合(HDI) PCBsは微妙な一線、より近いスペースおよびより密な配線によって特徴付けられる。プロジェクトのサイズを減らしている間それらにより速い関係がある。通常、これらの板はまた盲目を特色にし、埋められたvias、レーザーは内部パッドでmicrovias、順次ラミネーションを、融除し。HDI板は使用した前の板の機能性を収容できる。



HDI板のために従来のサーキット ボードより自身の高い回路密度は穴および捕獲のパッドを通して、設計より小さく、またより高い関係のパッド密度が含まれることができる。それらは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。



HDI板は広範囲企業に、デジタル装置のような、smartphonesおよびタブレット、自動車、航空機および他の車プロダクト加えられる。



サーキット ボードの層の計算: 6L サーキット ボードの積層物: FR4 S1000-2 TG170
厚の層の銅: 1/1/1/1/1/1OZ 板厚さ: 1.2MM
最も小さい穴のサイズ: 0.25mm 最も小さいPCBのトラック/ギャップ: 6/4mil
はんだのマスク色: TAIYOの緑 シルク スクリーン色: 白い
PCBの表面は終わった: 液浸の金 板プロフィール: Routing/Vカット
PCB板塗布: コミュニケーション
特別な条件の要求: HDIはviasおよび盲目のviasの満ちて、めっきされた/impedanceの制御/樹脂の上の1つのステップ積み重ねを埋めた
