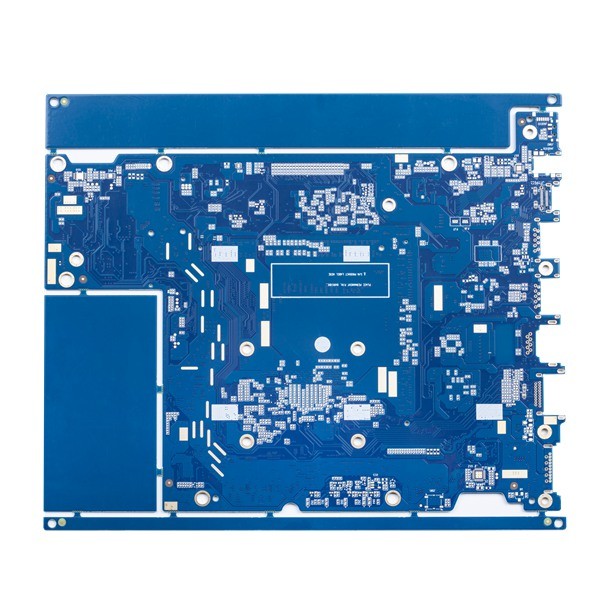

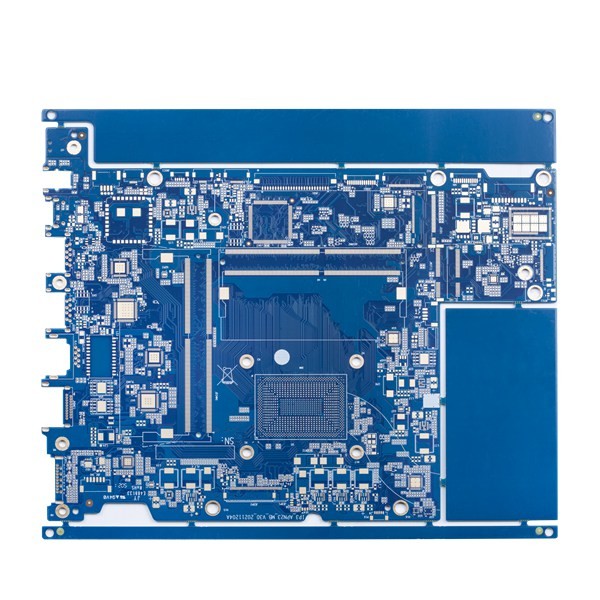

液浸の金HDI PCB板8層1.6mmの3mil青いはんだのマスク

試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xPCBの名前 | 8L 3+N+3 HDIのプリント基板 | Marterial | FR4 TG150 |
---|---|---|---|
終わる表面 | 液浸の金 | 板厚さ | 1.6mm |
銅の厚さ | 1/1/1/1/1/1/1/1OZ | Min.PCBのトラック/ギャップ | 3/3mil |
はんだのマスク | 青 | 最も小さい機械ドリル孔 | 0.2MM |
特別な要求 | 小さいライン スペースおよびギャップ:スリー ステップ3/3mil/は積み重なる | Applicationcommunicationsプロダクト | デジタル プロダクト |
ハイライト | 3mil HDI PCB板,1.6mm HDI PCB板,1.6mmのhdi PCBの旋回待避 |
液浸の金HDI PCB板8層1.6mmの3mil青いはんだのマスク
HDI PCB板8LはHDIがプリント基板HDI PCBプロトタイプ高密度Interconnector PCBをプリント基板を
8L 3+N+3 HDIのプリント基板
HDIは高密度Interconnectorを意味する。それは高密度相互連結の機能があるPCBの特別なタイプである。HDI板はほとんどをスペースから利用し、密集したPCBを提供する単位面積ごとのより多くのワイヤーか伝導ラインがあることを意味する。
HDI PCBは堅く相互連結を詰めた、多くのスペースを節約し、構成密度を提供し、回路のコンパクトを作る機能がある。
HDI板は彼らの細い、信頼できる性能および小さいサイズによる携帯用、移動式の、および携帯用電子工学に特に魅力的である。HDIの技術は先端技術の多数の重大な部品である。PCBsを含む電子部品の小型化は製造業者が性能か信頼性を犠牲にしないでより小さく、より費用効果が大きい装置を作り出すことを可能にした。
それらは家電で主として、コミュニケーション、自動車および宇宙航空、医療機器および企業制御プロダクトおよび他の企業使用される。
サーキット ボードの層の計算: | 8L | サーキット ボードの積層物: | FR4 TG150 |
層は厚く銅張りにする: | 1/1/1/1/1/1/1/1OZ | 板厚さ: | 1.6MM |
最も小さい穴のサイズ: | 0.2mm | 最も小さいPCBのトラック/ギャップ: | 3/3mil |
はんだのマスク色: | 青 | シルク スクリーン色: | 白い |
PCBの表面は終わった: | 液浸の金 | 板プロフィール: | 旅程 |
PCB板塗布: | デジタル プロダクト | ||
特別な条件の要求: | 小さいライン スペースおよびギャップ:3/3mil/HDIはviasおよび盲目のviasの/impedance制御/樹脂満たされ、めっきされたover/0.25mm BGAの上のスリー ステップの積み重ねを埋めた |
FAQ:
Q1:あなたの最低順序量は何であるか。
:MOQ.Theの量は価格だけに影響を与えない。RFQのための私達に連絡しなさい。
Q2:いかに通常PCBを出荷するか。
:通常小型パッケージのために、私達はDHL、UPSのFederal Expressの各戸ごとサービスによって板を出荷する、私達はコレクションをするか、またはDDU (未払い輸入関税)の出荷条件で出荷するのに私達の記述を使用するのにあなたの出荷の記述を使用できる。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。
Q3:あなたのPCBの工場生産能力はどうですか。
:私達の月例生産能力は50,000平方メートル/月および5000types/monthである。
Q4:どの国を使用したか。
:米国、カナダ、イタリア、ドイツ、イギリス、スペイン、フランス、ロシア、イラン、トルコ、チェコ、オーストリア、オーストラリア、ブラジル、日本、インド等。
Q5:PCBアセンブリ サービスを提供するか。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。
