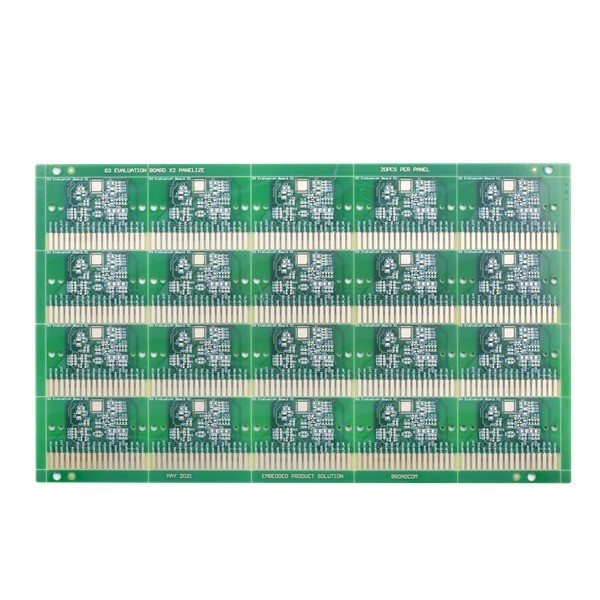

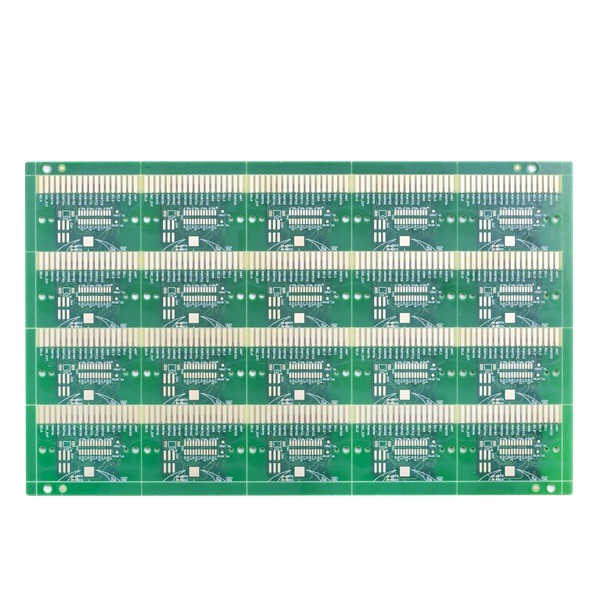

樹脂のプラグ穴の多層サーキット ボードのENIG表面4Lハロゲン自由な1.6mm
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | 4Lハロゲン自由な樹脂はPCBを満たした | 材料 | FR4ハロゲンフリー |
|---|---|---|---|
| 終了する処置 | ENIG 2u | 板厚さ | 1.6mm |
| 終了する銅の厚さ | 1/1/1/1OZ | 6Lハロゲン自由なプリント基板 | 0.2MM |
| Min.PCBのトラック/ギャップ | 8/8mil | はんだのマスク色 | 緑 |
| シルクスクリーンカラー | 白い | 特別な要求 | 満ちて、めっきされるインピーダンス制御/樹脂 |
| ハイライト | 4L多層サーキット ボード,1.6mmの多層サーキット ボード,1.6mmの多層板 |
||
製品の説明
樹脂のプラグ穴の多層サーキット ボードのENIG表面4Lハロゲン自由な1.6mm
多層印刷配線基板の樹脂はプラグ穴を、PCB ENIGの表面のインピーダンス制御PCBにめっきした
4Lハロゲン自由な樹脂はPCBを満たした
最高の層:32layer （≥20層は見直す必要がある）
最高の終わりのパネルのサイズ:740* 500 MM （>600 MMは見直す必要がある）
最低の終わりのパネルのサイズ:5 * 5mm
最低のドリル孔:0.15mm （<0.15 mmは見直す必要がある）
HDIの最低のドリル孔:0.08-0.10MM
アスペクト レシオ:15:1 （>12:1は見直す必要がある）
板厚さ: 0.2~4.0mm （<0.2 mm、>4 mmは見直す必要がある）
銅の厚さ:内部のlayer≤ 6 OZ （4L、6L、≥3OZfor 8Lのための≥4OZのための≥5 OZは以上に見直される）
外の層のcopper≤ 10 OZ （≥5 OZは見直す必要がある）
holes≤ 5 OZの銅（≥1 OZは見直す必要がある
内部の層の最低スペース（1面）: 4~8L （含みなさい）: サンプル:4ミル;小さい 容積:4.5ミル;
8~12L （含みなさい）:サンプル:5ミル;小さい 容積:5.5ミル
12~18L （含みなさい）:サンプル:6ミル;小さい 容積:6.5ミル
|
||||||||||||||||||||||||||||
FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。
Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）
Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。
Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。
Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日
Q6:どんな支払を受け入れるか。
:電信送金（T/T）または信用状（L/C）またはPaypal （小さい価値のためにだけ500usdよりより少なく）
