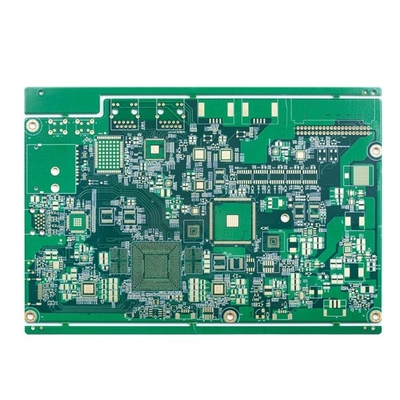

液浸の金2u 10層のプリント基板FR4 TG170 Marterialの樹脂のプラグ穴
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBの層 | 10の層PCBの樹脂のプラグ穴板 | Marterial | FR4 TG170 |
|---|---|---|---|
| PCBの表面 | 液浸の金2u | はんだのマスク | TAIYOの緑両側 |
| 適用 | デジタル プロダクト | 調達期間 | 2Lおよび4Lのための最も速い24H |
| ハイライト | TG170 10の層のプリント基板,FR4 10の層のプリント基板,樹脂のプラグ穴10の層PCB |
||
製品の説明
多層印刷配線基板10L板樹脂のプラグ穴板インピーダンス制御小さいBGA
10の層PCBの樹脂のプラグ穴板
最高の層:32layer （≥20層は見直す必要がある）
最高の終わりのパネルのサイズ:740* 500 MM （>600 MMは見直す必要がある）
最低の終わりのパネルのサイズ:5 * 5mm
PCB材料:PI +FR4、FR4、ロジャース
PCBの厚さ:0.2~4.0mmはHASLの表面に（<0.2 mm、>4 mmは見直す必要がある） （板厚さの≤ 0.6mm、適用しない）
内部および外の基礎銅の銅の厚さ: 分0.3/0.5oz、最高3oz、先発4-6oz
弓およびねじれ:0.075%
最少穴のサイズ:0.15mm （<0.15 mmは見直す必要がある）
HDIの最低のドリル孔:0.08-0.10MM
PCBのトラック/ギャップ:3mil （0.075mm）
PCBの輪郭:Routing/V-CUT/Punching
はんだのマスクの厚さ:標準的な15-20um;高度:35um
最低のはんだのマスク橋幅: 緑4mil、他の色4.8mil
はんだのマスクの満ちる穴:0.1-0.5mm
はんだのマスクの色: 緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、等
PCBのシルクスクリーン:あなたの要求として白く、黒いそして
Peelableのマスクの厚さ:500-1000um
OSPの酸化フィルム: 0.2-0.5um
| サーキット ボードの層の計算: | 10のL | サーキット ボードの積層物: | FR4 TG170 |
| 厚の層の銅: | 外1oz内部1oz | 板厚さ: | 1.6MM |
| 最も小さい穴のサイズ: | 0.20mm | 最も小さいPCBのトラック/ギャップ: | 4/4mil |
| はんだのマスク色: | TAIYOの緑 | シルク スクリーン色: | 白い |
| PCBの表面は終わった: | 液浸の金 | 板プロフィール: | 旅程 |
| PCB板塗布: | デジタル プロダクト | ||
| 特別な条件の要求: | インピーダンス制御/樹脂満たされ、めっきされたover/0.25mm BGA | ||
FAQ:
Q1:あなたの最低順序量は何であるか。
:MOQ.Theの量は価格だけに影響を与えない。RFQのための私達に連絡しなさい。
Q2:いかに通常PCBを出荷するか。
:通常小型パッケージのために、私達はDHL、UPSのFederal Expressの各戸ごとサービスによって板を出荷する、私達はコレクションをするか、またはDDU （未払い輸入関税）の出荷条件で出荷するのに私達の記述を使用するのにあなたの出荷の記述を使用できる。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。
Q3:あなたのPCBの工場生産能力はどうですか。
:私達の月例生産能力は50,000平方メートル/月および5000types/monthである。
Q4:どの国を使用したか。
:米国、カナダ、イタリア、ドイツ、イギリス、スペイン、フランス、ロシア、イラン、トルコ、チェコ、オーストリア、オーストラリア、ブラジル、日本、インド等。
Q5:PCBアセンブリ サービスを提供するか。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。
