ENIG 3uの表面6つの層PCBの緑のはんだのマスク プロトタイプ プリント基板

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 135206
最小注文数量 1pcs
パッケージの詳細 真空
受渡し時間 2Lおよび4Lのための最も速い24H
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの層 6つの層の堅いプリント基板 Marterial FR4 TG150
PCBの表面 ENIG 3u はんだのマスク
最も小さいPCBのトラック/ギャップ 3/4mil 最も小さい穴 0.20mm
適用 電源 調達期間 2Lおよび4Lのための最も速い24H
ハイライト

ENIG 3u 6つの層PCB

,

プロトタイプ6つの層PCB

,

6つの層プロトタイプ プリント基板

メッセージ
製品の説明

多層印刷配線基板は6つの層PCBプロトタイプ プリント基板のブランクのプリント基板を



6つの層の堅いプリント基板





HSX回路は高周波PTFE板および堅屈曲板に5,000以上のPCBプロダクトを、単層からの32L FR-4 PCBに、IMS PCB、HDI板から、毎月カバーする。私達は大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス(時間12時間のto72)、また小さい容積を提供する。



プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。





最高の層:32layer (≥20層は見直す必要がある)



最高の終わりのパネルのサイズ:740* 500 MM (>600 MMは見直す必要がある)



最低の終わりのパネルのサイズ:5 * 5mm


PCB材料:PI +FR4、FR4、ロジャース…


PCBの厚さ:0.2~4.0mmはHASLの表面に<0.2 mm、>4 mmは見直す必要がある) (板厚さの≤ 0.6mm、適用しない)



内部および外の基礎銅の銅の厚さ: 分0.3/0.5oz、最高3oz、先発4-6oz





弓およびねじれ:0.075%



Min.の穴のサイズ:0.15mm (<0.15 mmは見直す必要がある)



HDIの最低のドリル孔:0.08-0.10MM


PCBのトラック/ギャップ:3mil (0.075mm)


PCBの輪郭:Routing/V-CUT/Punching



はんだのマスクの厚さ:標準的な15-20um;高度:35um



最低のはんだのマスク橋幅: 緑4mil、他の色4.8mil



はんだのマスクの満ちる穴:0.1-0.5mm



はんだのマスクの色: 緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、等


PCBのシルクスクリーン:あなたの要求として白く、黒いそして



Peelableのマスクの厚さ:500-1000um


OSPの酸化フィルム: 0.2-0.5um




層の計算: 6つの層 サーキット ボードの積層物: FR4、TG150
別の銅の厚さ: 1/1/1/1/1/1OZ 厚のPCB板: 1.0 MM
最も小さい機械ドリル孔: 0.20 mm 最少ライン間隔/スペース: 3/4mil
はんだのマスク色: 伝説の色: 白い
PCBの表面は終わった: 液浸の金3u 板プロフィール: Milling+Vカット
PCB板塗布: 電源
特別な条件の要求: 小さいライン スペースおよびギャップ:3/4mil/impedance制御/樹脂満たされ、めっきされたover/0.25mm BGA

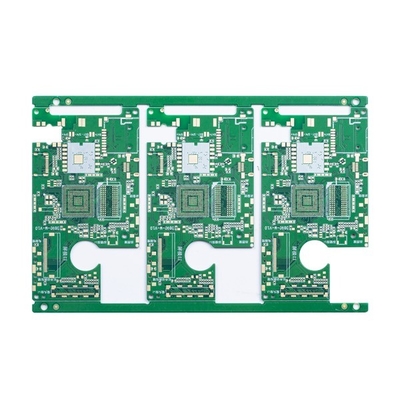

ENIG 3uの表面6つの層PCBの緑のはんだのマスク プロトタイプ プリント基板 0ENIG 3uの表面6つの層PCBの緑のはんだのマスク プロトタイプ プリント基板 1



FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。



Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ (.TGZ)



Q3:私達のPCBファイルは点検される。
:はい。あなたのデータは私達のエンジニアによって団結する点検される。技術的な問題をまたは持つために尋ねることを見つければ、私達は連絡し、問題を一緒に解決する。



Q4:私達のプロダクトは郵送物の前にテストされる。
:はい。私達は私達に試験方法を提供したら機能回路テストを提供してもよい。



Q5:PCBアセンブリ サービスを提供するか。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。
