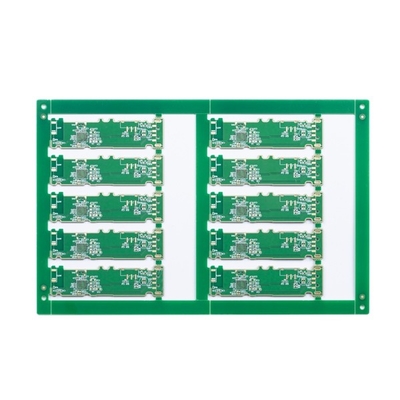

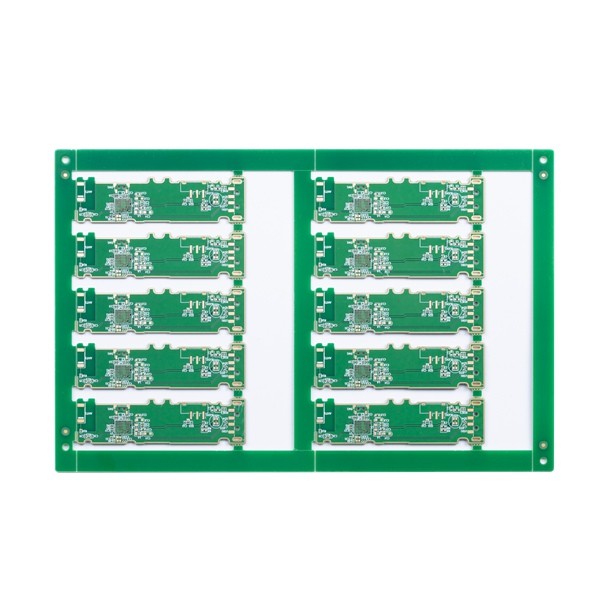

液浸の金の多層印刷配線基板4層PCB 0.15mmの穴
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBの層 | 4つの層の堅いプリント基板 | Marterial | FR4 TG150 |
|---|---|---|---|
| PCBの表面 | 液浸の金 | はんだのマスク | 緑 |
| 最も小さいPCBのトラック/ギャップ | 3/3mil | 最も小さい穴 | 0.15mm |
| 適用 | コミュニケーション | 調達期間 | 2Lおよび4Lのための最も速い24H |
| ハイライト | 4つの層の多層印刷配線基板,液浸の金の多層印刷配線基板,0.15mm 4つの層PCB |
||
製品の説明
多層印刷配線基板4つの層PCBの主要なプリント基板の小さいプリント基板
4つの層の堅いプリント基板
HSX回路は高周波PTFE板および堅屈曲板に5,000以上のPCBプロダクトを、単層からの32L FR-4 PCBに、IMS PCB、HDI板から、毎月カバーする。私達は大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（時間12時間のto72）、また小さい容積を提供する。
プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。
最高の層:32layer （≥20層は見直す必要がある）
最高の終わりのパネルのサイズ:740* 500 MM （>600 MMは見直す必要がある）
最低の終わりのパネルのサイズ:5 * 5mm
PCB材料:PI +FR4、FR4、ロジャース…
PCBの厚さ:0.2~4.0mmはHASLの表面に（<0.2 mm、>4 mmは見直す必要がある） （板厚さの≤ 0.6mm、適用しない）
内部および外の基礎銅の銅の厚さ: 分0.3/0.5oz、最高3oz、先発4-6oz
弓およびねじれ:0.075%
Min.の穴のサイズ:0.15mm （<0.15 mmは見直す必要がある）
HDIの最低のドリル孔:0.08-0.10MM
PCBのトラック/ギャップ:3mil （0.075mm）
PCBの輪郭:Routing/V-CUT/Punching
はんだのマスクの厚さ:標準的な15-20um;高度:35um
最低のはんだのマスク橋幅: 緑4mil、他の色4.8mil
はんだのマスクの満ちる穴:0.1-0.5mm
はんだのマスクの色: 緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、等
PCBのシルクスクリーン:あなたの要求として白く、黒いそして
Peelableのマスクの厚さ:500-1000um
OSPの酸化フィルム: 0.2-0.5um
| PCBの層 | 4L | PCB材料 | FR4 |
| 銅の厚さ | 1/1/1/1OZ | PCBの厚さ | 1.0MM |
| 最少穴のサイズ | 0.15mm | Min.PCBのトラック/ギャップ: | 3/3mil |
| PCBのはんだのマスク | 緑 | PCBのシルクスクリーン | 白い |
| PCBの表面は終わった | 液浸の金 | PCBの輪郭 | Routing/Vカット |
| 適用 | コミュニケーション | ||
| 特別な条件: | 小さいライン スペースおよびギャップ:満ちて、めっきされる穴のサイズ0.15mm/impedance control//resinによる3/3mil/min. | ||
FAQ:
Q1:PCBアセンブリ サービスおよび部品の調達を提供するでしようか。
:はい、私達はまた要求なら部品の調達およびPCBアセンブリ サービス、また箱の造りを提供できる。
Q2:どの国を使用したか。
:米国、カナダ、イタリア、ドイツ、イギリス、スペイン、フランス、ロシア、イラン、トルコ、チェコ、オーストリア、オーストラリア、ブラジル、日本、インド等。
Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。
Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。
Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日
