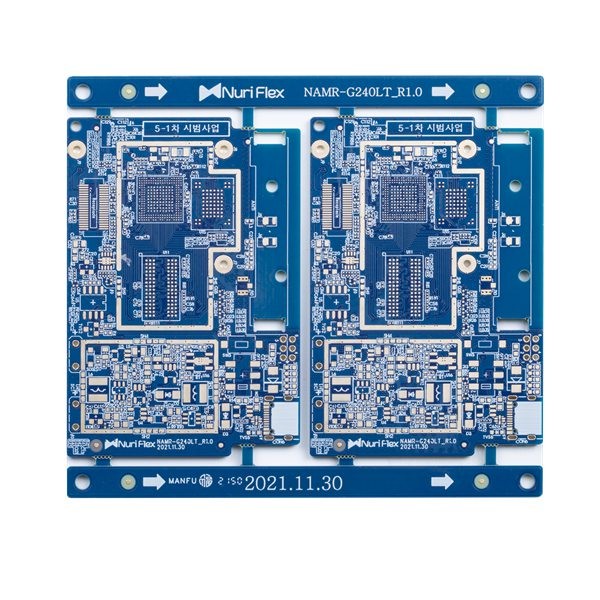

PCBの層 小さいライン スペースおよびギャップが付いている6つの層堅いPCB Marterial FR4、TG135
PCBの表面 液浸の金 はんだのマスク
最も小さいPCBのトラック/ギャップ 3/4mil 最も小さい穴 0.2mm
適用 産業制御 特別な条件 小さいライン スペースおよびギャップ:3/4mil/impedance control/0.25mm BGA
ハイライト

インピーダンス制御6つの層のサーキット ボード

,

FR4 6つの層のサーキット ボード

,

TG135 6つの層PCB

メッセージ
製品の説明

多層印刷配線基板6つの層のプリント基板の小さいライン スペースおよびギャップのインピーダンス制御



小さいライン スペースおよびギャップが付いている6つの層堅いPCB



HSX回路は高周波PTFE板および堅屈曲板に5,000以上のPCBプロダクトを、単層からの32L FR-4 PCBに、IMS PCB、HDI板から、毎月カバーする。私達は大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス(時間12時間のto72)、また小さい容積を提供する。



プロダクトはコミュニケーション、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育のようなハイテク分野で広く利用されている、医療機器、および宇宙航空、等。



最高の層:32layer (≥20層は機能を見直す必要がある)



最高の終わりのパネルのサイズ:740* 500 MM (>600 MMは機能を見直す必要がある)



最低の終わりのパネルのサイズ:5 * 5mm


原料:PI +FR4、FR4、ロジャース、AI等


PCBは板厚さを終えた:0.2~4.0mmはHASLの表面に<0.2 mm、>4 mmは見直す必要がある) (板厚さの≤ 0.6mm、適用しない)



内部および外の基礎銅の銅の厚さ: 分0.3/0.5oz、最高3oz、先発4-6oz





終了する外の銅:6oz



弓およびねじれ:0.075%



最少穴のサイズ:0.15mm (<0.15 mmは機能を見直す必要がある)



HDIの最低のドリル孔:0.08-0.10MM


PCBのトラック/ギャップ:3mil (0.075mm)


PCBの輪郭:Routing/V-CUT/Punching



はんだのマスクの厚さ:標準的な15-20um;高度:35um



最低のはんだのマスク橋幅: 緑4mil、他の色4.8mil



はんだのマスクはプラグ穴を:0.1-0.5mm



はんだのマスクの色: 白い緑、マットの緑、青い、マットの青、黒い、マットの黒い、黄色い赤い等


PCBのシルクスクリーン:白い、黒い等



Peelableのマスクの厚さ:500-1000um


OSPの酸化フィルム: 0.2-0.5um



サーキット ボードの層の計算: 6L サーキット ボードの積層物: FR4、TG135
厚の層の銅: 1/1/1/1/1/1OZ 板厚さ: 1.6MM
最も小さい穴のサイズ: 0.20mm 最も小さいPCBのトラック/ギャップ: 3/4mil
はんだのマスク色: シルク スクリーン色: 白い
PCBの表面は終わった: 液浸の金 板プロフィール: 旅程
PCB板塗布: 産業制御
特別な条件の要求: 小さいライン スペースおよびギャップ:3/4mil/impedance control/0.25mm BGA



インピーダンス制御6層のサーキット ボードFR4 TG135の小さいライン スペース ギャップ 0インピーダンス制御6層のサーキット ボードFR4 TG135の小さいライン スペース ギャップ 1



FAQ:

Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。



Q2:あなたのPCBの工場生産能力はどうですか。
:私達の月例生産能力は50,000平方メートル/月および5000types/monthである。



Q3:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。



Q4:いかに通常PCBを出荷するか。
:通常小型パッケージのために、私達はDHL、UPSのFederal Expressの各戸ごとサービスによって板を出荷する、私達はコレクションをするか、またはDDU (未払い輸入関税)の出荷条件で出荷するのに私達の記述を使用するのにあなたの出荷の記述を使用できる。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。



Q5:生産のためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日
