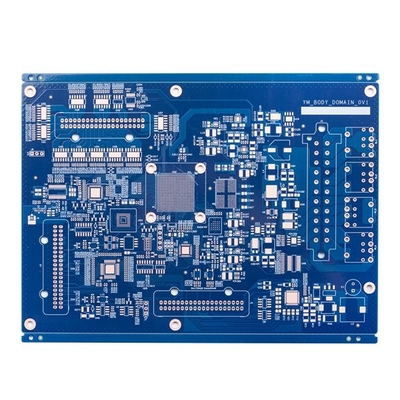

プロトタイプに堅いプリント基板をする多層8層OSPの表面

多層印刷配線基板のプリント基板 アセンブリ プロトタイプPCBのブランクのプリント基板

8つの層の堅い屈曲のプリント基板の青いはんだのマスクのインピーダンス制御

2010年に創設されて、シンセンHuashengxin回路はプリント基板のための専門の製造業者である。HSX回路は大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（72時間への12hours）、また小さい容積を提供する。そのプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。

そのプロダクトはコミュニケーション、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育のようなハイテク分野で広く利用されている、医療機器、および宇宙航空、等。

HSXの利点:
1）10年間専門の製造業PCB
2）上限の位置の専門の生産ライン
3）安定した、成長した製造技術
4）高い信頼性の品質保証
5）広範囲の市場サービスシステム
6）速い応答、速い配達

最高の層:（20以上の層が、機能を見直す必要があれば） 32layer

最高の終わりのパネルのサイズ:（600以上のMMの機能を見直す必要性） 740* 500のMM

最低の終わりのパネルのサイズ:5 * 5mm

原料:PI +FR4、FR4、ロジャース、AI等

PCBは板厚さを終えた:（板厚さの≤ 0.6mmがHASLの表面に、適用できなければ） （より少しにより0.2 mm、か4つ以上のmmが見直す必要があれば） 0.2~4.0mm

内部および外の基礎銅の銅の厚さ: 分0.3/0.5oz、最高3oz、先発4-6oz

終了する外の銅:6oz

弓およびねじれ:0.075%

Min.の穴のサイズ:0.15mm （<0.15 mmは機能を見直す必要がある）

HDIの最低のドリル孔:0.08-0.10MM

PCBのトラック/ギャップ:3mil （0.075mm）

PCBの輪郭:誘導/Punching/Vカット

はんだのマスクの厚さ:標準的な15-20um;高度:35um

最低のはんだのマスク橋幅: 緑4mil、他の色4.8mil

はんだのマスクはプラグ穴を:0.1-0.5mm

はんだのマスクの色: 白い緑、マットの緑、青い、マットの青、黒い、マットの黒い、黄色い赤い等

PCBのシルクスクリーン:白い、黒い等

Peelableのマスクの厚さ:500-1000um

OSPの酸化フィルム: 0.2-0.5um

FAQ:

1. どんなサービスを提供できるか。

プリント基板、プリント回路実装品、急速なプロトタイプ順序

2. どれだけ速くあなたの調達期間はあるか。

速のHDI板3のWDs、2Lおよび4L堅い板最も速い24H

3. 速い引用語句を得る方法か。

、要求の量、等板のgerberファイルそして細部を提供しなさい（を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求）

サンプル リスト:

4.What支払の言葉受け入れるか。

:電信送金（T/T）または信用状（L/C）またはPaypal （小さい価値のためにだけ500usdよりより少なく）
