緑の8つの層のプリント基板のインピーダンス制御小さいライン スペース ギャップ

多層印刷配線基板8はインピーダンス制御小さいライン スペースおよびギャップのインピーダンス制御を用いる緑PCBを層にする

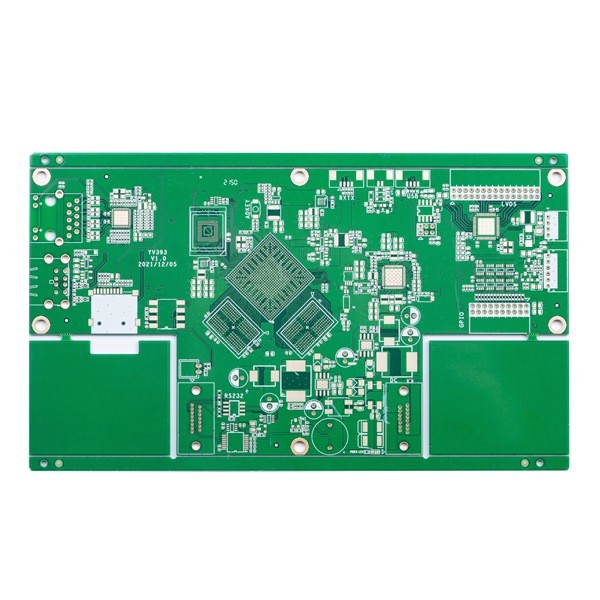

インピーダンス制御を用いる8つの層の緑PCB

2010年に創設されて、シンセンHuashengxin回路はプリント基板のための専門の製造業者である。HSX回路は大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（72時間への12hours）、また小さい容積を提供する。そのプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。

そのプロダクトはコミュニケーション、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育のようなハイテク分野で広く利用されている、医療機器、および宇宙航空、等。

最高の層:（20以上の層が、機能を見直す必要があれば） 32layer

最高の終わりのパネルのサイズ:（600以上のMMの機能を見直す必要性） 740* 500のMM

最低の終わりのパネルのサイズ:5 * 5mm
原料:PI +FR4、FR4、ロジャース、AI等
PCBは板厚さを終えた:（板厚さの≤ 0.6mmがHASLの表面に、適用できなければ） （より少しにより0.2 mm、か4つ以上のmmが見直す必要があれば） 0.2~4.0mm

内部および外の基礎銅の銅の厚さ: 分0.3/0.5oz、最高3oz、先発4-6oz

終了する外の銅:6oz

弓およびねじれ:0.075%

Min.の穴のサイズ:0.15mm （<0.15 mmは機能を見直す必要がある）

HDIの最低のドリル孔:0.08-0.10MM
PCBのトラック/ギャップ:3mil （0.075mm）
PCBの輪郭:誘導/Punching/Vカット

はんだのマスクの厚さ:標準的な15-20um;高度:35um

最低のはんだのマスク橋幅: 緑4mil、他の色4.8mil

はんだのマスクはプラグ穴を:0.1-0.5mm

はんだのマスクの色: 白い緑、マットの緑、青い、マットの青、黒い、マットの黒い、黄色い赤い等
PCBのシルクスクリーン:白い、黒い等

Peelableのマスクの厚さ:500-1000um
OSPの酸化フィルム: 0.2-0.5um

FAQ:

Q1. あなたのPCBs RoHSは迎合的であるか。

:はい。私達は迎合的なRoHsである。

Q2. 私はいかに私の順序を追跡するか。

:あなたの販売代理人はあなたの順序を一度追跡することを出荷した提供する。

Q3. どのようなPCBsを提供するか。

:私達は単一/両面FR-4板のようなPCBの区分の広い範囲を、多層板、アルミニウム板、HDI、銅の幅木およびPCBアセンブリ専門にする。

Q4。ターンキー順序のための最低の発注規模があるか。

:いいえ。私達にあなたの発注規模の制限がない;但し、大口注文はより費用効果が大きい。

Q5。何が私達を提供するべきであるファイルするか。

:PCB:Gerberファイルはよりよい、（Protel、力PCBのパッドはファイルする）、PCBA:GerberファイルおよびBOMのリスト。
