2oz 2.4mmは6つの層PCBプロトタイプHDI速くプリント基板を回す
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBの層 | 6層プロトタイプHDI速い回転PCB | Marterial | FR4 TG150 |
|---|---|---|---|
| はんだのマスク | TAIYOの黒 | 最も小さいPCBのトラック/ギャップ | 3/3mil |
| 最も小さい穴 | 0.1mm | 適用 | デジタル プロダクト |
| 調達期間 | 2Lおよび4Lのための最も速い24H | ||
| ハイライト | 2oz 6つの層PCBプロトタイプ,2.4mm 6つの層PCBプロトタイプ,2.4mmの速い回転プリント基板 |
||
製品の説明

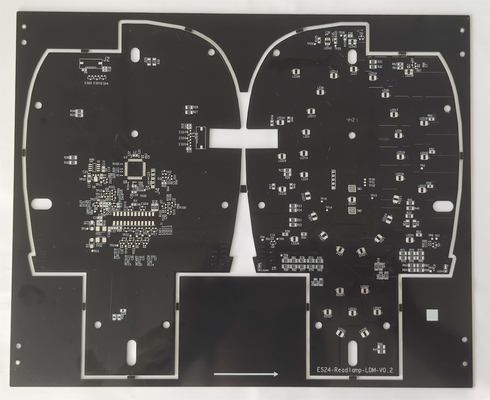

2oz 2.4mmは6つの層PCBプロトタイプHDI速くプリント基板を回す
2oz 2.4mm 6層プロトタイプHDI速い回転PCBの黒のはんだのマスク
HSX回路は高周波PTFE板および堅屈曲板に5,000以上のPCBプロダクトを、単層からの32L FR-4 PCBに、IMS PCB、HDI板から、毎月カバーする。私達は大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（時間12時間のto72）、また小さい容積を提供する。
プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。
最高の層:32layer （≥20層は見直す必要がある）
最高の終わりのパネルのサイズ:740* 500 MM （>600 MMは見直す必要がある）
最低の終わりのパネルのサイズ:5 * 5mm
PCB材料:PI +FR4、FR4、ロジャース…
PCBの厚さ:0.2~4.0mmはHASLの表面に（<0.2 mm、>4 mmは見直す必要がある） （板厚さの≤ 0.6mm、適用しない）
内部および外の基礎銅の銅の厚さ: 分0.3/0.5oz、最高3oz、先発4-6oz
弓およびねじれ:0.075%
最少穴のサイズ:0.15mm （<0.15 mmは見直す必要がある）
HDIの最低のドリル孔:0.08-0.10MM
PCBのトラック/ギャップ:3mil （0.075mm）
PCBの輪郭:Routing/V-CUT/Punching
はんだのマスクの厚さ:標準的な15-20um;高度:35um
最低のはんだのマスク橋幅: 緑4mil、他の色4.8mil
はんだのマスクの満ちる穴:0.1-0.5mm
はんだのマスクの色: 緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い、等
PCBのシルクスクリーン:あなたの要求として白く、黒いそして
Peelableのマスクの厚さ:500-1000um
OSPの酸化フィルム: 0.2-0.5um
| サーキット ボードの層の計算: | 6L | サーキット ボードの積層物: | FR4 TG150 |
| 厚の層の銅: | 1/1/1/1/1/1/OZ | 板厚さ: | 2.4MM |
| 最も小さい穴のサイズ: | 0.1mm | 最も小さいPCBのトラック/ギャップ: | 3/3mil |
| はんだのマスク色: | 黒い色KSM | シルク スクリーン色: | 白い |
| PCBの表面は終わった: | OSP | 板プロフィール: | 旅程 |
| PCB板塗布: | デジタル プロダクト | ||
| 特別な条件の要求: | HDIはviasを埋め、ツー ステップ盲目のviasは積み重なる | ||
FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。
Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）
Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。
Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。
Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日
Q6:どんな支払を受け入れるか。
:電信送金（T/T）または信用状（L/C）またはPaypal （小さい価値のためにだけ500usdよりより少なく）
