4印刷される層の緑HDI PCBのサーキット ボード3oz 2.0mm

起源の場所 中国
ブランド名 Huashengxin
証明 UL , ISO9001
モデル番号 9663のサーキット ボード
最小注文数量 1PCS
パッケージの詳細 真空
受渡し時間 2Lおよび4Lプロトタイプのための最も速く24時間、HDI板生産のための3日
支払条件 T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの名前 高密度結合PCB Marterial FR-4、S1000-2M
板層 4L 板厚さ 2.0MM
外終了する銅の重量 3OZ はんだのマスク 緑のはんだのマスク
最も小さい穴のサイズ 0.1mm 特別な要求 盲目のberried穴
適用 自動車producsts
ハイライト

緑HDI PCBのサーキット ボード

,

3oz HDI PCBのサーキット ボード

,

2.0mm印刷されたHDI PCBのサーキット ボード

メッセージ
製品の説明

4層HDIの緑PCB板3oz 2.0mmプリント基板

高密度結合のプリント基板

HDI PCBは微妙な一線、より近いスペースおよびより密な配線によって高密度結合のプリント基板の省略、それら特徴付けられるである。

HDI板のために従来のサーキット ボードより自身の高い回路密度は穴および捕獲のパッドを通して、設計より小さく、またより高い関係のパッド密度が含まれることができる。それらは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。

HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス(時間12時間のto72)、また小さい容積を提供する。

プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。HSXは高教育があり、ベテランのチームおよび高度の生産設備を所有する。

HSXの工場の機能のパネルのサイズは最高の740x500mm、パネルのサイズが600mmより大きいとき、それ検討である最初は必要があるであるが。そして私達が達してもいい最低のパネルのサイズは5*5mmである。

私達が達してもいいPCBの厚さはより4mmのから、板が最初は評価される必要がある板厚さが0.2mmより低い、または非常にであるとき0.2mmから4.0mm。(PS。板厚さは等しいとまたは0.6mm以下とき、HASLの表面に終わった適用しない)

内部および外の層の基盤の銅の厚さは最も小さい0.3/0.5ozおよび最高3ozである。

0.15mmは穴のサイズが0.15mmより小さいとき工場のminumunの穴のサイズの機能、板最初は見直される必要があるである。

はんだの緑、マットの緑、青い、マットの青、黒い、マットの黒く、黄色、赤く、白い含むために抵抗するためにそして顧客として色は指定する。
legedの色は白く、黒い含み、顧客として指定する。


PCBの層 4つの層 PCB材料 FR-4、S1000-2M
銅の厚さ

3ozは銅を終えた

PCBの厚さ 2.0MM
最少穴のサイズ 0.1mm Min.PCBのトラック/ギャップ: 3mil
PCBのはんだのマスク PCBのシルクスクリーン 白い
PCBの表面は終わった 液浸の金2u PCBの輪郭 V-CUT/旅程
特別な条件: 穴のサイズ0.15mmによるmin.
適用 自動車producsts

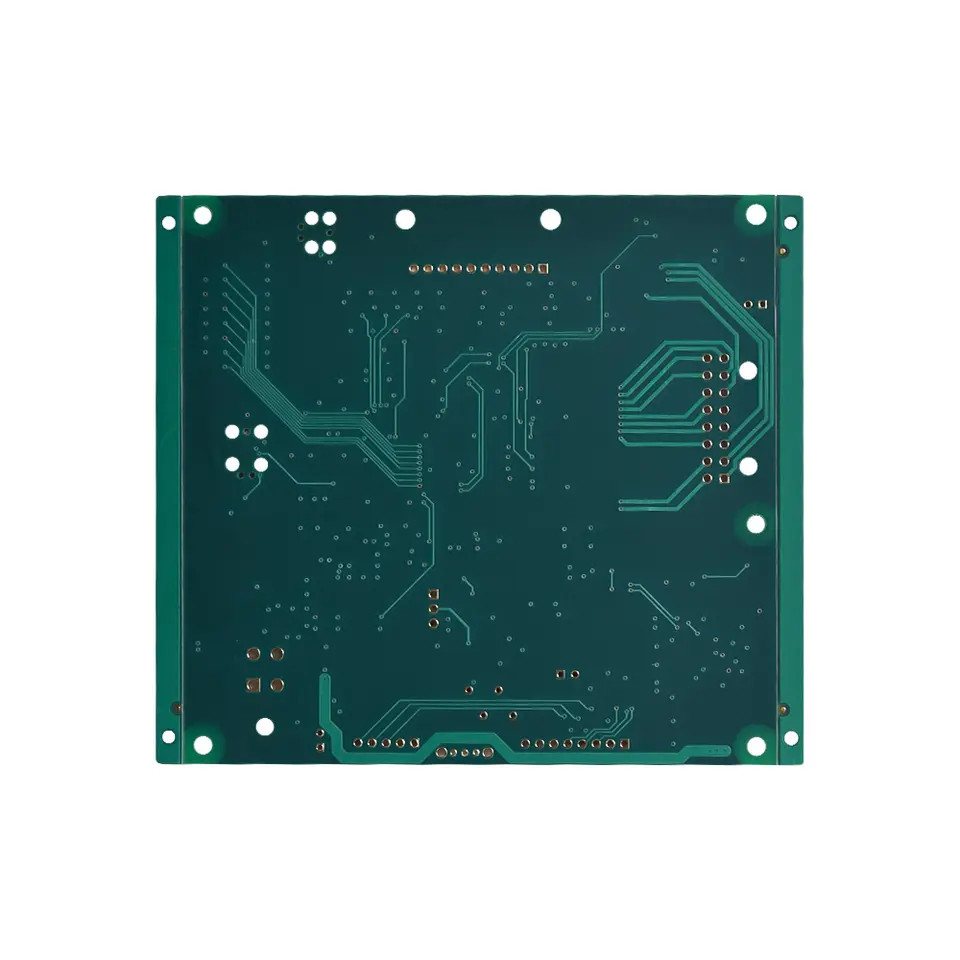

4印刷される層の緑HDI PCBのサーキット ボード3oz 2.0mm 0




FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。

Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ (.TGZ)

Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。

Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。

Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ(3sqmよりより少なく):
1-2層:3への5working幾日(速い回転サービスのための最も速い24hours)
4-8層:7~12仕事日(速い回転サービスのための最も速い48hours)
大量生産(200sqmよりより少なく):
1-2層:7から12仕事日
4-8層:10から15仕事日

Q6:いかに通常PCBを出荷するか。
:通常小型パッケージのために、私達はDHL、UPSのFederal Expressの各戸ごとサービスによって板を出荷する、私達はコレクションをするか、またはDDU (未払い輸入関税)の出荷条件で出荷するのに私達の記述を使用するのにあなたの出荷の記述を使用できる。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。

Q7:あなたの最低順序量は何であるか。
:MOQ.Theの量は価格だけに影響を与えない。RFQのための私達に連絡しなさい。

Q8:PCBアセンブリ サービスおよび部品の調達を提供するでしようか。
:はい、私達はまた要求なら部品の調達およびPCBアセンブリ サービス、また箱の造りを提供できる。

Q9. 速い引用語句を得る方法か。
、要求の量、等板のgerberファイルそして細部を提供しなさい(を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求)
サンプル:

PCBのタイプ 4L多層PCB
終わる表面 LF-HASL
基材 FR4、TG170
銅の厚さ 1oz内部の基盤、1ozは銅を終えた
PCBのはんだのマスク 両側のための緑
PCBのシルクスクリーン 両側のために白い
特別な条件 樹脂のプラグ穴/めっきの端、金指の厚さ30u」
